连接至被测电路：
XW 警告
为避免触电或人身伤害：
• 在用绝缘电阻测试仪测试电路前，请先从被测电路断开所有电源并且将电容放电。
• 连接电源时，请先连接通用测试导线，然后再连接通电测试导线；切断电源时，先切断通电测试导线，然后再切断通用测试导线。
• 测试前后，确认测试机未指示存在危险电压，请见图 4。如果测试机持续蜂鸣并且显示屏上显示危险电压，请断开被测电路的电源及测试导线。

连接至被测电路：
1. 移动安全闸以露出输入端子。

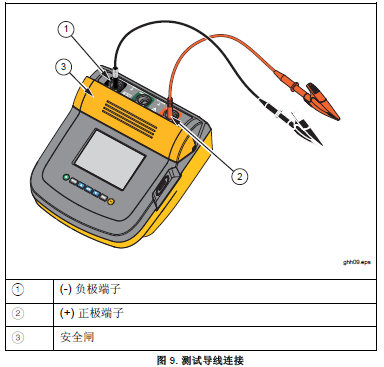

2. 将测试导线插入显示的正确端子，请见图 9。
3. 将测试导线连接至被测电路。

测试机没有指定低于 200 KΩ。在执行测试时如果导线短路，则测试机会给出一个大于零的不精确读数。这种情况对于此测试机的输入电路配置是正常的，并不会更改指定的准确度范围内的读数。

Fluke 1550C绝缘电阻测试仪测试前如何设定和连接

进行绝缘测试之前
本测试机包含使您能够按要求调节测试的功能和特性。这些特性使您能够：
• 定义测试电压
• 选择斜坡测试
• 为测试设置时间限制（持续时间）
• 测量极化指数 (PI)
• 测量介质吸收率 (DAR)
• 测量电容
单独或组合使用这些特性。设置、清除或在每次启动绝缘测试前（按照需要）测试每个功能。本节将讨论这些特性。

Fluke 1550C绝缘电阻测试仪测试前如何设定和连接

预设测试电压选择
选择预设测试电压：
1. 在打开测试机的情况下，按 F 选择 TEST VOLTAGE（测试电压）。

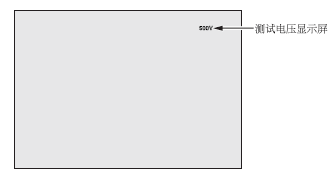

2. 按 U 或 D 滚动浏览预设电压选项（250 V、500 V、1000 V、2500 V、5000 V 和 10,000 V）。选定测试电压将出现在显示屏的右上角。
实际测试电压可能比所选测试电压高 10%。

对测试电压进行编程
若要设置一个预设测试电压之间的测试电压，请执行以下操作：
1. 在打开测试机的情况下，按 F 选择 TEST VOLTAGE
（测试电压）。

2. 按 U 或 D 滚动浏览预设电压选项（250 V、500 V、1000 V、2500 V、5000 V 和 10,000 V）。选择与所需级别最接近的电压。
3. 选中的测试电压将会出现在显示屏的右上角。
4. 按 E。TV=xxxxV 将在显示屏的左下角闪烁。
5. 按 U 或 D 来增加和减小电压。当正确电压级别显示时，请勿按
E。执行此操作会将测试电压返回至上次所选预设电压的次最低值。相反，按 F 转到功能菜单。
注意
测试电压可能比所选测试电压高 10%。
