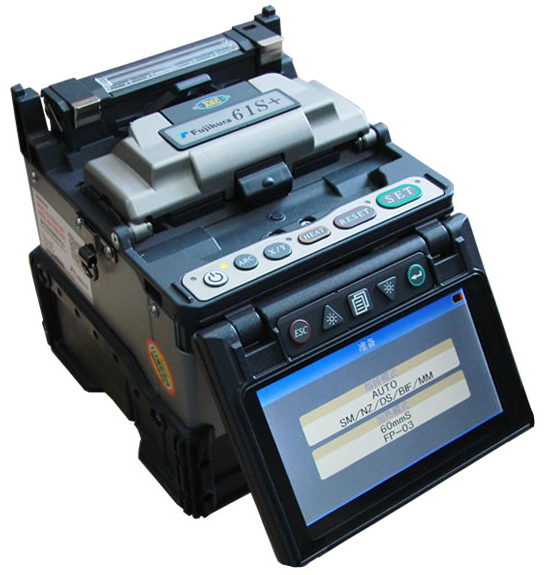

Fujikura 61S+单芯光纤熔接机

Fujikura 61S+单芯光纤熔接机

60S机型的全新升级版，再续一代经典
全世界最快的熔接时间
- 在ULTRA-FAST模式下6秒完成熔接
- 最快15秒完成加热
长寿命 / 低损耗
- 一块锂电池可以完成200次的熔接以及加热
- 电极棒寿命维持放电5000次以上
- 不需要反光镜的观测系统
创新的携带箱设计
- 为方便施工而设计
- 可拆卸的工作台
超强的环境适应能力，防震、防尘、防雨
可适用各种热熔头以及适用各种不同光纤夹具
支持5mm的短切割长度熔接
新增加蓝牙连接功能，可控制CT50切割刀自动旋转刀面
Fujikura 61S+单芯光纤熔接机

光纤对准方式	纤芯对准
适用光纤类型	SMF(G.652),  MMF(G.651),  DSF(G.653),  NZDSF(G.655),  BIF/UBIF(G.657)
包层/涂覆层直径	80~150μm / 100μm~3mm
光纤切割长度	5~16mm
熔接/加热模式	100个熔接模式和30个加热模式
平均熔接损耗	0.02dB (SMF), 0.01dB(MMF), 0.04dB(DSF), 0.04dB(NZDSF)
熔接时间	ULTRA FAST模式：6秒，SM FAST模式：7秒，SM AUTO模式：10秒
加热时间	250μm涂覆直径，Slim60mm/40mm套管：15秒 250μm涂覆直径，FP-03套管：23秒 900μm涂覆直径，FP-03套管：25秒
熔接结果存储	10000个最新记录，100个最新熔接图像
光纤观察方式和放大倍数	两轴观测的4.73英寸彩色液晶显示器，320倍放大倍数
拉力试验	1.96~2.25N
回波损耗	>60dB
对应热缩套管	60mm, 40mm和其它微型热缩套管
电池熔接加热次数	4000mAh BTR-09锂电池充满电可以维持200次的熔接加热
电源供电	100~240V AC (50~60Hz)
电极棒寿命	熔接5000芯以上
尺寸	146W x 163D x 144H (mm)
重量	含电池2.5kg，含交流适配器2.3kg
通信接口	Mini-USB用于PC连接
无线连接	无线连接标准：Bluetooth4.1，OS: Android5.0及以上、ios8.0或以上（iPhone6以上）
操作条件	海拔：0~5,000m，风速：15m/s，温度：-10~+50℃，湿度：0~95%RH
三防性能	防震：76cm高度的底部向下坠落
	防雨：降水量在10mm/hr的情况下10分钟
	防尘：暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒）

Fujikura 61S+单芯光纤熔接机配置

主机及附件
说明	型号	数量
熔接机主机	61S+	1台
高精度光纤切割刀	CT50或CT08	1把
电池	BTR-09	1块
电池充电线	DCC-18	1根
交流适配器	ADC-18	1个
交流电源线	ACC-17	1根
十字螺丝刀	SD-01	1把
携带箱/工作台	CC-24	1个
备用电极棒	ELCT2-20A	1对
使用手册和软件CD	M-61+	1张
快速指导手册	Q-61S+	1份
使用注意事项	W-60-E	1份

Fujikura 61S+单芯光纤熔接机可选配件

说明	型号
电极棒	ELCT2-20A
松套管光纤护套压板	CLAMP-S21B
直流电源线	DCC-12（点烟器） DCC-13（鳄鱼夹）
携带箱	CC-30
