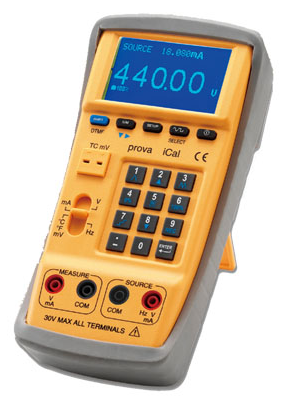

PROVA iCal 记录型多功能校正器

PROVA iCal 记录型多功能校正器
校正任何过程控制4~20mA的传送器
与配盘电表
内建1/3音阶测试音、白色测试音、
粉红色测试音，可测试喇叭、MP3、
MD等音频产品或音频产品的驱动程序
是多功能校正器，也是任意波形产生器
校正：电流(4~20mA)、电压(0~15V0~70mV)、11种热电偶温度、频率(Hz)、输出正弦波、
方波、三角波、锯齿波、截形的正弦波、
任意波形
量测：电流(mA)、电压(V，mV)、
11种热电偶温度(℃或℉)
记录数据：可设定记录时间(0~255秒)，
并能自动计下4000笔数据
采用可充电锂电池(1600mAH)，
随时都可以充电。
内建充电线路，不需另购充电器
PROVA iCal 记录型多功能校正器技术参数
mA 输出（Vopen＞15V）

范围	分辨率	读值误差
-4mA to -0.005mA	1uA	+/-0.03% +/- 5dgts
0.005mA to 4mA	1uA	+/-0.03% +/- 5dgts
4mA to 20mA	1uA	+/-0.03% +/-3dgts
20mA to 24mA	1uA	+/-0.03% +/-5dgts

 V 输出（*大负载1mA，短路保护＜100mA

范围	分辨率	读值误差
-3V to -0.005V	0.001V	+/-0.03% +/-5dgts
0.005V to 10V	0.001V	+/-0.03% +/-5dgts
10V to 15V	0.001V	+/-0.03% +/-5dgts

 mA量测

范围	分辨率	读值误差
-4mA to -0.005mA	1uA	+/-0.03% +/- 5dgts
0.005mA to 4mA	1uA	+/-0.03% +/- 5dgts
4mA to 20mA	1uA	+/-0.03% +/-3dgts
20mA to 24mA	1uA	+/-0.03% +/-5dgts

 V 量测

范围	分辨率	读值误差
-3V to -0.005V	0.001V	+/-0.03% +/-5dgts
0.005V to 10V	0.001V	+/-0.03% +/-5dgts
10V to 24V	0.001V	+/-0.03% +/-5dgts

 若mA（量测）、V（量测）的读值小于5位，显示值则为0。
频率输出（10Vpp，零位点0V，方波，占空比＝50%）

范围（Hz）	输入分辨率	误差
0.3 to 99.999	0.1Hz	0.002Hz
10.00 to 999.99	0.1Hz	0.02Hz
1000.0 to 9999.9	0.1Hz	0.2Hz
10000 to 20000	1Hz	2Hz

温度，热电偶线（输出及量测，分辨率0.1C&0.1F，内部温度补偿，
不含热电偶线的误差，插入温度线后3分钟）

	°C		°F
	范围	误差	范围	误差
K	-200 to -150	2.0	-382 to -238	3.6
	-150 to 0	1.2	-238 to 32	2.1
	0 to 1000	0.8	32 to 1832	1.4
	1000 to 1370	1.2	1832 to 2498	2.1
J	-200 to -150	2.0	-382 to -238	3.6
	-150 to 0	1.0	-238 to 32	1.8
	0 to 1050	0.7	32 to 1922	1.2
E	-200 to -150	1.5	-382 to -238	2.7
	-150 to 0	0.9	-238 to 32	1.6
	0 to 850	0.7	32 to 1562	1.2
T	-200 to -150	1.5	-382 to -238	2.7
	-150 to 0	1.2	-238 to 32	2.1
	0 to 400	0.8	32 to 752	1.4
R	0 to 500	1.8	32 to 932	3.2
	500 to 1760	1.5	932 to 3200	2.7
S	0 to 500	1.8	32 to 932	3.2
	500 to 1760	1.5	932 to 3200	2.7
N	-200 to 0	1.5	-328 to 32	2.7
	0 to 1300	0.9	32 to 2372	1.6
L	-200 to 0	0.9	-328 to 32	1.6
	0 to 900	0.7	32 to 1652	1.2
U	-200 to 0	1.1	-328 to 32	1.9
	0 to 600	0.7	32 to 1112	1.2
B	600 to 800	2.2	1112 to 1472	3.9
	800 to 1000	1.8	1472 to 1832	3.2
	1000 to 1820	1.4	1832 to 3308	2.5
C	0 to 1800	1.0	32 to 3272	1.8
	1800 to 2310	1.5	3272 to 4190	2.7
mV	-10mV to 70mV	0.05mV	-10mV to 70mV	0.05mV

PROVA iCal 记录型多功能校正器

AC变压器	AC 110V 或 220V，50/60Hz 输入; DC 15V / 0.5A 输出
尺寸	214.0 (L) x 98.7(W) x 56.0(H) mm, 8.4" (L) x 3.9" (W) x 2.2" (H)
重量	650g / 22.9oz (含电池)
操作环境	0℃ ~ 50℃, 85% RH
储存环境	-20℃ ~ 60℃, 75% RH
配件	手提箱x1, 使用者手册x1, AC变压器x1, USB通讯线x1, 充电式锂电池 (11.1V/ 1600mAh) x1, K-type热电偶线 (双插头) x1, 软件光盘x1, 软件手册x1, 鳄鱼夹x2 (黑及红), 测试棒x2 (黑及红)
