希尔思S460超声波流量计

电源

DC 8 … 36 V, AC 85 … 264 V

功耗

1.5W

流速范围

0.03 … 30 m/s

重复性误差

0.2 %

精度

1%

传感器温度

PT100 3线

输出

4 … 20 mA

通信

Modbus RTU, Modbus ASCII

管道尺寸

15 … 6000 mm
(取决于变送器类型和管道内径)

温度范围
控制器
变送器

-30 … 80 ºC
-30 … 90 ºC (标准型)
-30 … 160 ºC (高温)

物理单位

可选

尺寸

壁挂式: 190 x 155 x 85 mm
便携式: 177 x 177 x 60 mm

订货号

名称

0554 0074

S 460-W, 超声波流量计控制器, 壁挂式, 包括5米变送器电缆, 金属固定器和耦合剂

0554 0070

S 460-P, 用于液体流量测量的超声波控制器, 连接到S 551-P, 包括5米变送器电缆、临时固定器和耦合剂

0694 4603
0694 4604
0694 4605

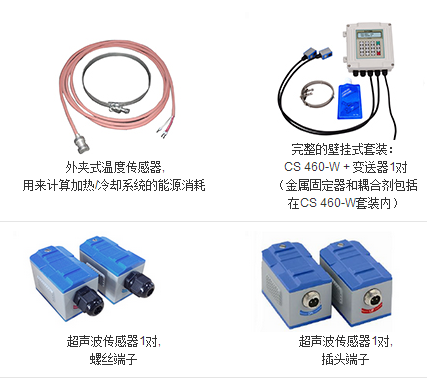

1对超声波传感器, DN 15…DN100, 接头端子, 便携式
1对超声波传感器, DN 100…DN1000, 接头端子, 便携式
1对超声波传感器, DN 1000…DN6000, 接头端子, 便携式

0694 4606
0694 4607
0694 4608

1对超声波传感器, DN 15…DN100, 螺丝端子, 固定式
1对超声波传感器, DN 100…DN1000, 螺丝端子, 固定式
1对超声波传感器, DN 1000…DN6000, 螺丝端子, 固定式

希尔思S460超声波流量计可选项

0553 0124

传感器电缆一对, 红色和蓝色接头, 5米

0553 0127

变送器电缆1对, 开线, 2芯, 外直径7mm, 带屏蔽

0553 0121

传感器电缆, 6芯, AWG22, 7.5mm外径, 带屏蔽, 黑色(每米)
(用于连接CS 323 / 325 显示器)

0554 0075

耦合剂, 用于超声波传感器, 100g, 临时安装

0554 0077

铁质传感器拉紧器, 永久安装, 一对(2个)

0554 0078

耦合剂, 用于超声波传感器, 100g, 永久安装

0604 0107

温度传感器, PT100, 3线, 外夹式, 含安装器（能量计算时需要2个传感器）
