谈用Metrahit 27I万用表做新能源汽车电位均衡测试

谈用Metrahit 27I万用表做新能源汽车电位均衡测试

 新能源汽车等电位测试测试意义：
 当基础绝缘失效，人体碰触任意外露可导电部件时，如果电位均衡足够小，电势差就可以忽略不计，人体就不会触电，确保阻值足够小是测试的目的。

 测试要求：
 在任何两个外露导电部分施加一个测试的直流电，该直流的测试电流不小于1A，电压小于60 V ，且测试持续不小于5 s，同时应测量任何距离达到2.5 m 的两个外露导电部分之间，这些导电部分应分别包括B 级电压组件的外壳，分别连接到车辆电平台或遮拦／外壳的连接件。

 测试结果：
 电位均衡通路中任意两个可以被人同时触碰到的外露可导电部分之间的电阻应不超过0.1 Ω

 仪器特点：
 ■ 手持多功能，电池供电，使用方便
 ■ 四线制开尔文测试法测量小电阻，测试电流为1A，确保测试值准确
 ■ 500V绝缘电阻测试，满足大部分绝缘测试需求
 ■ 能测量直流电压

 测试项目：
 根据测试要求所述，任何两个外露导电部分对接地点的等电位测试。

 这里的外露导电部分一般指带有金属外壳的器件，例如：高压电池包，充电机，功率电子器件，空调压缩机，电机等。

 测试的规范为取任意上述器件的几个点分别对地进行等电位测试，并且测试电流为1A。

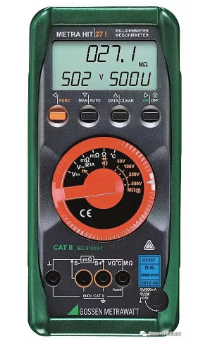

 绝缘毫欧多用表：METRAHIT 27I/AS

 METRAHit 27I/27AS是一款具有30,000位数字的一体化设备，它是一个毫欧表，一个数字万用表，还是一个绝缘测试仪。METRAHIT 27I/AS数字万用表主要用于高达千兆欧姆范围的测量，在生产、维修电动汽车方面有广泛的应用可能性。

 ■ 绝缘电阻测量:30.00mΩ…3.000GΩ
 ■ 电阻测量范围:
 3.000mΩ…300.00mΩ @ 1 A
 30.00mΩ…30.00Ω @200 mA
 300Ω…30MΩ
 ■ 四线制测量
 ■ 数据存储1200笔测量数据
 ■ LCD 背光显示
 ■ 过载保护
 ■ 德国DAkkS校准证书
 ■ 4.5V 电池供电 可插电使用
 ■ 具备万用表测量功能
 ■ 防护等级 IP54
