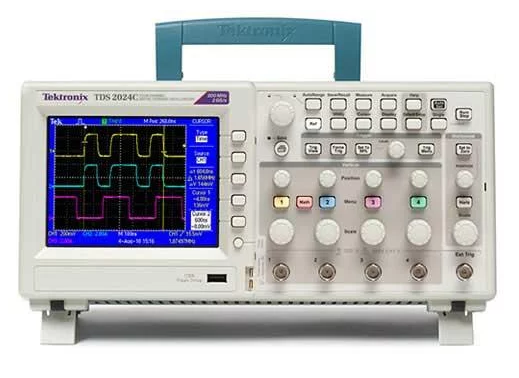

泰克Tektronix TDS2024C数字存储示波器

泰克Tektronix TDS2024C数字存储示波器
Tektronix TDS2024C系列数字存储示波器的性能概述：
200M、100MHz、60MHz三种带宽、七种型号，最高采样速率达2GS/s；
2或4条独立通道，8位垂直分辨率；
良好的时基系统；
灵巧的捕获方式；
强大的触发系统，使高级触发功能成为标准配置
完备的测量系统，11种自动测量功能，可选四种参数实时显示；
更多的数学计算功能，标准配置增加FFT算法；
菜单模式的 "AutoSet" 功能，让自动设置也可选，操作更加简便；
可靠的探头校验向导；
多种语种界面支持，多语种上、下文相关帮助；
彩色、单色LCD显示，多种显示模式；
轻巧、便携的物理特性；
良好的安全特性，标准的电磁兼容性。
泰克Tektronix TDS2024C数字存储示波器的应用行业

数字、模拟电路设计、；
教学实验室平台；
电力、电子产品制造、测试及维护；
电力、电子产品的品质控制；
技术服务和维修。
输入输出接口模块－TDS2CMA：
可编程的GPIB（IEEE-488－1987接口），通过接口可控制和设置示波器，进行自动化测量。
可编程RS232接口，通过接口可控制和设置示波器，速度可达19,200bit/s，九针，DTE；标准并行端口（Centronics），用于连接打印机：
打印机类型－Bubble Jet 、DPU-411、DPU-412、DPU-3445、Thinkjet、Deskjet、 LaserJet和 Epson（9 或 24 针）；
打印方向－横向或纵向。
包含WaveStarTM试用版应用软件，使用期为30天；
图形格式：TIFF，PCX，BMP，EPS，RLE；
泰克Tektronix TDS2024C数字存储示波器产品型号：

型号	带宽	采样率	记录长度	通道
TDS2​001C	50 MHz	500 MS/s	2.5 k	2
TDS2​002C	70 MHz	1.0 GS/s	2.5 k	2
TDS20​04C	70 MHz	1.0 GS/s	2.5 k	4
TDS20​12C	100 MHz	2.0 GS/s	2.5 k	2
TDS2​014C	100 MHz	2.0 GS/s	2.5 k	4
TDS20​22C	200 MHz	2.0 GS/s	2.5 k	2
TDS2024C	200 MHz	2.0 GS/s	2.5 k	4

泰克Tektronix TDS2024C数字存储示波器附件说明
无源探头TPP0101: 100 MHz 无源探头，适用于TDS2001C/TDS2002C/TDS2004C
TPP0201: 200 MHz 无源探头，适用于TDS2012C/TDS2014C/TDS2022C/TDS2024C
电源线(请指明插头选项)
NIM/NIST 可溯源校准证明
文档用户手册(请指明首选语言选项)
OpenChoice 通过USB 在Windows PC 与TDS2000C 系PC 通信软件列之间快速简便地进行通信。传送和保存设置、波形、测量和屏幕图National 为TDS2000C系列优化的全面互动的测量软Instruments 件环境。直观的拖放用户界面不要求任何编SignalExpress 程，您可以立即采集、生成、分析、比较、导泰克版互动入和保存测量数据和信号。TDS2000C 系列测量软件- 标配支持可以采集、控制、查看和导出实时
基本版信号。30天试用专业版软件提供了额外的信号处理、高级分析、混合信号、扫描、极限
测试和用户自定义步进功能。如需永久的专业版功能，请订购SIGEXPTE。
终身保修*5 至少在10 年内对材料和工艺缺陷提供人力和部件，不包括探头和配件。
​
