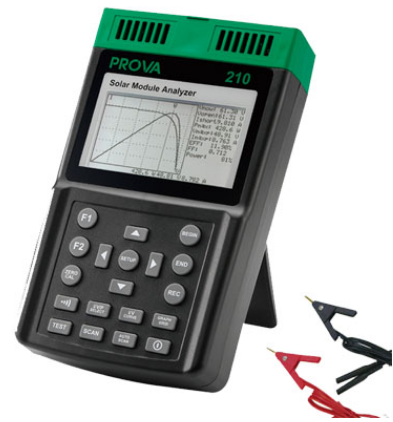

台湾泰仕 PROVA-210 太阳能电池分析仪

台湾泰仕 PROVA-210 太阳能电池分析仪
单晶片I-V特性曲线测试
可找出太阳能模组zui大功率的工作点 (Vmaxp, Imaxp)
量测zui大功率时 (Pmax) 的zui大电压 (Vmaxp) zui大电流 (Imaxp)
量测开路电压 (Vopen) 与短路电流 (Ishort)
移动指标可显示I-V特性曲线每一点的特性值
可选购携带式印表机将图形与特性值直接复制下来
在标准光源下可直接显示太阳能电池的转换效率η(％) 与FF值
可以自动扫瞄或单点测试

台湾泰仕 PROVA-210 太阳能电池分析仪电器规格(PROVA 210/218):(23℃±5℃,四线式量测法,最大功率限制为500W)DC(直流)电压量测:

范围	分辨率	准确度
0 ~ 10 V	0.001 V	读值的±1% ± (1 % of Vopen ± 0.1V)
10 ~ 60 V (PROVA 210) 10 ~ 85 V (PROVA 218)	0.01 V

Vopen：太阳能模块或单芯片的开路电压。 DC(直流)电流量测:

范围	分辨率	准确度
0.01 ~ 10 A (PROVA 210) 0.01 ~ 8.5A (PROVA 218)	1 mA	读值的±1% ± (1 % of Ishort ± 9mA)
10 ~ 12 A (PROVA 210)	10 mA	读值的±1% ± (1 % of Ishort ± 0.09A)

 Ishort：太阳能模块或单芯片的短路电流。
DC (直流) 负载电流

范围	分辨率	准确度
0.01~ 10 A (PROVA 210) 0.01~ 8.5 A (PROVA 218)	1 mA	读值的±1% ± 9mA
10 ~ 12 A (PROVA 210)	10 mA	读值的±1% ± 0.09A

 一般规格︰

AＣ变压器:	AC交流 100V~240V 输入 DC直流 15V / 1~3A 输出
内存:	100 笔记录
尺寸:	257(长) x 155(宽) x 57(高) mm 10.1" (长) x 6.1" (宽) x 2.2" (高)
重量:	1160g / 40.9oz (含电池)
操作环境:	5°C~50°C, 85% RH
储存环境:	-20°C~60°C, 75% RH
温度系数:	0.1% of full scale /°C (＜18°C 或 ＞28°C)
配件:	使用手册 x 1, 充电式锂电池 (PROVA 200A: 1600mAh;          PROVA 210/218: 3400mAh) x 1, AC变压器 x 1, 光电式USB通讯线 x 1, 软件光盘 x 1, 软件手册 x 1, 手提包 x 1, 四线转二线转接头 x 1 组, 凯氏夹 (PROVA 200A: 最大6A; PROVA 210/218: 最大12A) x 1 组

PROVA 200A: 60V, 6A (180W)。
PROVA 210: 60V, 12A (500W)。
PROVA 218: 85V, 8.5A (500W)。
