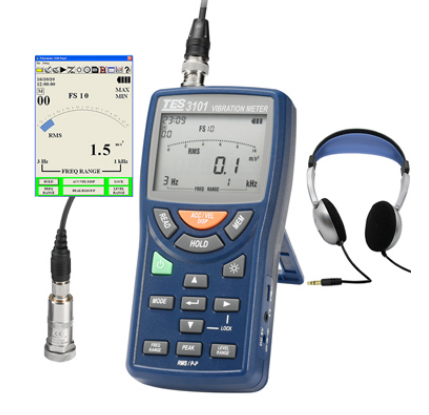

台湾泰仕 TES-3101 振动计

台湾泰仕 TES-3101 振动计
测量加速度，速度及位移
RMS、EQ PEAK与EQ P-P 量测
使用不同灵敏度的加速度计可得到较宽范围之振动测量
自动记录 micro SD卡4GB
USB接口输出
耳机输出以侦测机械零件之噪音
优质加速度计，有效降低外界环境干扰
最大值/最小值记录功能
手动记录99笔
台湾泰仕 TES-3101 振动计

ISO 2372  设备震动标准
设 备 类 别	良 好	可 接 受	注 意	不 允 许
15KW以下小型机械设备	0 ~ 0.71 mm/s	0.72 ~ 1.80 mm/s	1.81 ~ 4.5 mm/s	> 4.5  mm/s
15KW-75KW中型机械设备	0 ~ 1.12 mm/s	1.13 ~ 2.80 mm/s	2.81 ~ 7.1 mm/s	> 7.1  mm/s
大型机械设备	0 ~ 1.80  mm/s	1.81 ~ 4.50 mm/s	4.51~11.2 mm/s	> 11.2 mm/s
超大型/巨大型机械设备	0 ~2.80  mm/s	2.81 ~ 7.10 mm/s	7.11 ~18.0 mm/s	> 18   mm/s

台湾泰仕 TES-3101 振动计

加速度计 (PA-01)
灵敏度	5mV/(m/s²)(±10%)
加速度范围	200m/s²
振幅非线性度	±1%
频率响应	5Hz至10kHz (±10%), 10kHz至15kHz (±3dB)
共振频率	27kHz
横向灵敏度	≦5%
尺寸/重量	46(H) x 19(D) mm / 46 g
测量范围 (PA-01)
ACC (加速度)	0.02至200m/s²        EQ PEAK  1Hz至5kHz
VEL (速度)	0.3至1000mm/s      RMS    3Hz至1kHz 0.1至1000mm/s      RMS    10Hz至1kHz
DISP (位移)	0.02至100mm        EQ PEAK  3Hz至500Hz 0.001至100mm       EQ PEAK  10Hz至500Hz
频率范围
ACC (加速度)	3Hz至1kHz, 3Hz至5kHz, 1Hz至100Hz, 3Hz至20kHz
VEL (速度)	10Hz至1kHz, 3Hz至1kHz
DISP (位移)	1Hz至500Hz, 3Hz至500Hz
满刻度测量范围
使用 PA-01及加速度计之灵敏度	1.0至9.9mV/(m/s²)
ACC (加速度)	1, 10, 100, 1000m/s²
VEL (速度)	10, 100, 1000mm/s
DISP (位移)	0.1, 1, 10, 100mm
显示值
加速度	RMS, EQ PEAK
速度	RMS, EQ PEAK
位移	RMS, EQ PEAK, EQ p-p
加速度计灵敏度设定范围	0.10 to 0.99, 1.0 to 9.9, 10 to 99mV (m/s²)
操作环境
加速度计	-20至+70℃, 最大90%RH
振动计	-10至+50℃, 最大90%RH
手动记录	99组
自动记录	Micro SD卡4GB
电力	4只3号电池、交流转换器(选购)
电池寿命	约8小时
尺寸 / 重量	158(L) × 78(W) × 40(H)mm / 286g
附件	说明书、电池、光盘软件、micro-USB缆线
