EFM-022-CTM专业静电电压、HBM、MM、CDM静电放电电压

EFM-022-CTM专业静电电压、HBM、MM、CDM静电放电电压及放电次数

CTM048-21可以测试HBM、MM、CDM静电放电电压及放电次数
EFM-022单表可以测试物体表面静电压和静电场场强
EFM-022测试表和充电/接地极板组成测试装置，用于检测静电消除器（例如离子风机）的性能（离子平衡度和散电时间）
EFM-022测试表和MK-023 探测头组成测试装置，用于测试人体行走静电压，以评估人体+鞋+地板的综合静电消散性能

EFM-022-CTM专业静电电压、HBM、MM、CDM静电放电电压及放电次数

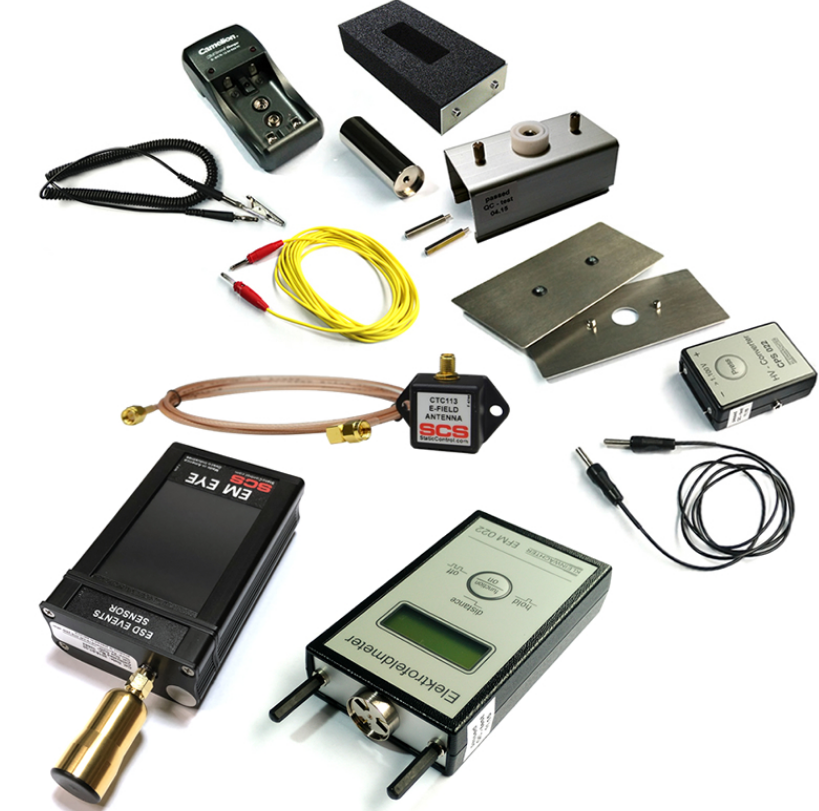

1 CTM048-21静电事件探测仪：有以下
A CTS001定向天线：测试正前方静电放电事件
B CTC113-6FT全向远端天线：可放置在设备内部进行测试
8GB内存卡（未图示）：保存CTM048
USB内存卡托（未图示）：用于把内存卡的数据导
电池充电器（未图示）：为CTM048
2 EFM-022静电场测试仪：有以下相关
C 充电/接地极板（1 付）：装在EFM-022
D CPS-022高压产生器：产生+/-1000V
E CPS-022连接线：连接CPS-022高压产生器到导电基座
F 接地线：用于EFM-022测试表或导电基座接地
G 导电基座：EFM-022 测试表可以固定在基座上
H ML-120 测试线：连接HE-120 握柄和
I MK-023 探测头：装在EFM-022 表上，测试人体行走静电压
J HE-120 握柄：测试人体行走静电压
电池充电器（未图示）：为EFM-022
3 铝质手提箱（内部防静电棉）：以上所有物品均装在该箱内

EFM-022-CTM专业静电电压、HBM、MM、CDM静电放电电压及放电次数
CTM048-21测试表参数（品牌-SCS，产地-美国）：
具有分辨信号的能力，区分EMI和ESD 信号，剔除非ESD相关事件
测试ESD放电次数和放电电压，可设置探测距离1.3～38.1cm
可以选择测试CDM、HBM、MM放电模型
放电电压量程：990V
EFM-022测试表参数（品牌- Kleinwächter，产地-德国）：
旋转叶片式探测头，高探感、大量程
2cm 距离标杆（可拆卸)
测试模式：电压模式，场强模式，充电板模式，人体电压模式
测试距离：1cm，2cm，5cm，10cm，20cm 可选（默认2cm）
测试量程：0~200KV
测试精度：±5%
读数单位：V/KV自动切换
分辨率：1V
开机自动零位
待机超过5 分钟自动关机
校准精度可调
导静电机身材料
内置计时器，测试静电消散时间和离子平衡度
