德图testo 370红外烟气分析仪

德图testo 370红外烟气分析仪
德图testo 370红外烟气分析仪可应用于排放监测、源烟气、过程监测的众多场合。当使用在管理型和可操作型的排放监测系统中时，它可为不同类型燃料燃烧、热垃圾处理、燃烧最优化以及过程管理控制等场合，提供相应尾气浓度监控。
产品广泛应用于：电厂、垃圾焚烧厂、炼油厂、水泥工业、工业废气、造纸业、玻璃制造、化工厂等等。

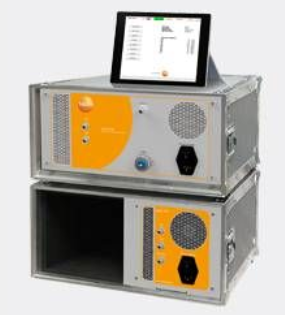

testo 370红外烟气分析仪由两个箱体组成
testo 370 由2个轻便紧凑带提手的箱子组成，一个光度计箱，一个气泵箱。使用时可以把两个箱子叠放。所有的接口都位于箱子上提手盖板后面。
光度计箱有着坚固的底座设计，并且对光度计、电子控制部分以及计算机电子部分进行了结构分离。
泵壳内有两个持续运行的泵，分别运输测量气和零气。根据选择的运行模式（测量/吹扫），测量气和零气传送分别由一个泵来执行。气体连接通过相应的阀门实现。

德图testo 370红外烟气分析仪测量原理
气体组分的测量原理是基于不同物质的特定红外光吸收特性。红外光直接通过测量气，随着物质吸收特定波长，光强随之减弱，从而反映了浓度的变化。

德图testo 370红外烟气分析仪对于气体浓度的计算，运用了以下三种不同的测量方法：
双波长测量方法
气体相关过滤
氧气测量

testo 370红外烟气分析仪操作/软件
独立的操作软件，适于所有 Windows 版本
软件界面设计适用于触屏功能 ( 一键式操作 )
用户模式下界面大小固定为： 1024 x 768 pixel
用户有四种密码级别可选
数据记录
菜单、消息、菜单按钮均以清晰的字体显示
层级次序的弹出式菜单操控次级菜单
消息每 2 秒钟更新一次
测量数据每 20 秒更新一次
可在电脑上通过鼠标 / 触控板或键盘操作和配置软件 (4 级密码进入服务模式 )
分析仪与控制柜间参数自动同步
电脑远程诊断 ( 类似 Teamviewer)
德图testo 370红外烟气分析仪

技术参数
机箱	便携式双机箱设计，
	475 mm x 245 mm x 245 mm (宽x 高x 深);
	重量： 光学测量仪箱19.5 kg，泵箱 9.5 kg
	(视不同配置而定), IP 30
测量原理	- 双波长测量原理 (NO2, SO2, H2O, CO2)
	- 气体相关过滤原理 (CO, NO, HCl, NH3, N2O, CH4)
	- 氧化锆原理 (O2)
测量组分的数量	最多测量11个红外组分 (取决于不同的应用)
环境温度	- 操作温度: 0...40 °C (温度最大可稳定5 K/h)
相对湿度	最大 90% (非冷凝)
精度	< 量程的2%
零点校正	自动
量程校准	使用标气，每6月一次
交叉干扰校准	相加，相乘
气压校正	是
校准	通过环境空气自动零点校准
标准化	干值输出，湿值输出
气体输送	风箱式气泵 (独立泵箱)
压缩气连接	无需仪表气
介质温度	最高200 °C
光学测量仪	- 光谱范围：1...16 μm
	- 气路：持续加热，标准值200 °C (根据需求可定制更高温度)
	- 测量池的光程长度：2...10 m可调
	- 测量池的固定容量：< 1 L
	- 颗粒过滤直径：2 μm
显示/操作	操作软件通过USB连接
数据存储	存储在平板电脑或者笔记本电脑上
供电	230 V AC, 50/60 Hz (每个机箱)

德图testo 370红外烟气分析仪

量 程
组分	量程1	量程2	量程3
CO	0...75 mg/m³	0…300mg/m3	0...5000 mg/m³
CO2	0...25 vol. %		0...50 vol. %
NO	0...100 mg/m³	0...400 mg/m³	0...3000 mg/m³
NO2	0...50 mg/m³	0…500mg/m3
N2O	0...50 mg/m³	0...3000 mg/m³
NH3	0...10 mg/m³	0…50mg/m3	0…500 mg/m³
SO2	0...50 mg/m³	0...300 mg/m³	0...2500 mg/m³
HCl	0...15 mg/m³	0...90 mg/m³	0...5000 mg/m³
H2O		0...40 vol. %
CH4	0...50 mg/m³	0...500 mg/m³
O2	0...25 vol. %
