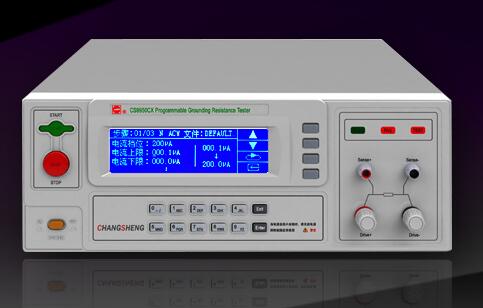

CS9950CX型程控接地电阻测试仪

CS9950CX型程控接地电阻测试仪
CS9950CX型程控接地电阻测试仪它们采用微电脑控制器控制输出电流的大小和输出电流的频率；测试仪电流输出为恒流源输出，即在测试仪的测试范围内，输出电流的大小不随外接负载阻值的变化而变化，输出电流值为设置电流值；具有开路报警功能，配备PLC所需的信号输入、输出接口，可方便的与PLC组成综合测试系统，亦可选配RS232接口，能够准确地测量各种电机、电器、仪器仪表、家用电器等用电网供电的电气设备外壳易触及金属部件与其保护接地端子之间的电阻值。

CS9950CX型程控接地电阻测试仪
◆对设备金属部件与保护接地端子之间精密测量
◆恒流输出：输出电流不受负载和市电的影响，保证测试数据的准确、可靠；
◆线性功放驱动：测试仪采用 DDS 原理产生标准的正弦波送给性功放驱动输出，波峰因数在 1.3～1.5范围内
◆输出频率可供选择：测试仪提供两种测量电阻，测试精度高
◆前面板软件校准：仪器的校准可通过前面板按键进行，无需打开仪器机壳
◆选配 RS232、RS485 接口，标配 PLC 接口
CS9950CX型程控接地电阻测试仪

型号			CS9950CX（输出交流电流）
GR	输出电流	范围	3.0A～40.0A
		精度	±（2％读值+0.2A）
		分辨率	0.01A
	最大输出功率		240W（40A/0.15Ω）
	最大输出电流		40A
	电阻上限设定值
	输出波形		正弦波
	输出波形失真度		≤2%（空载或纯阻性负载）
	波峰因数		1.3～1.5
	输出信号类型		DDS+功放
	测试时间		0.3s～999.9s  0=连续测试
	间隔时间		0.0s～999.9s  0=间隔时间关
接地电流表	测量范围		3.00A～40.00A
	分辨率		0.01A
	精度		±（2％读值+0.2A）
	显示值		均方根值
接地电阻表	范围		0～510mΩ
	精度		±（2％读值+2mΩ）
	分辨率		0.1mΩ
	测量法		四端法
计时器	范围		0～999.9s
	分辨率		0.1s
	精度		±（0.1%+50ms）
