美国Prostat PRF-911同心圆测试套装 测量表面或体积

美国Prostat PRF-911同心圆测试套装 测量表面或体积电阻

测量表面或体积电阻
最初设计的平面(平面)包装材料，这一独特的便携式测试夹具将测量表面和体积电阻几乎任何平面材料符合现行的行业标准。
其中包括每ANSI/ESD STM 11.11的表面电阻和每ANSI/ESD STM 11.12的体积电阻，并将接近ASTM D-257的表面和体积电阻率测量值。

请注意，ANSI/ESD标准适用于用于静电放电控制的材料，而ASTM D-257则用于评估用于配电和电力应用的绝缘材料

美国Prostat PRF-911同心圆测试套装和我们的电阻仪器一起使用

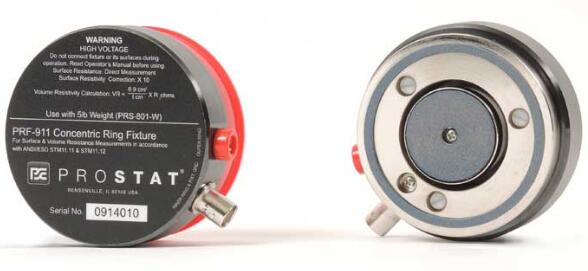

PRF-911同心环是一个低轮廓测试夹具，专为Prostat电阻仪器，如PRS-801电阻系统、PRS-812电阻计和PAS-853B电阻审计系统而设计。
同心环是计算表面电阻率和体积电阻率的重要工具。例如，将欧姆的表面电阻测量乘以10，以欧姆/平方为单位获得表面电阻率。

测量ESD袋
其紧凑的尺寸，使夹具可以插入到小的灵活的容器，如ESD保护袋，而不必削减包装。

接触

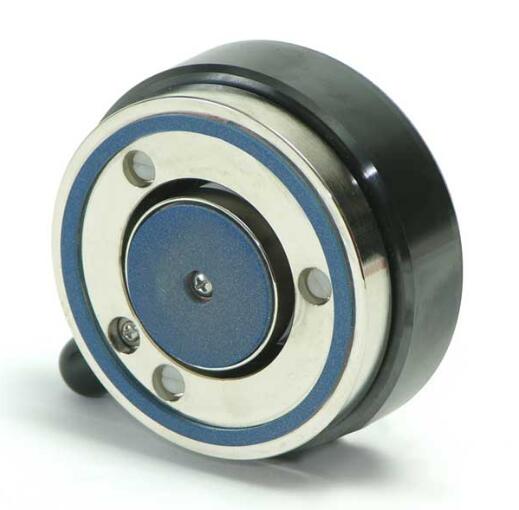

PRF-911包含弹簧加载，自对准中心电极功能.这种不寻常的特性有助于保持夹具的高导电橡胶电极表面与正在测试的材料保持一致的接触。
这减少了对夹具的频繁校准和校准的需要。

任意一种测量的双重试验台

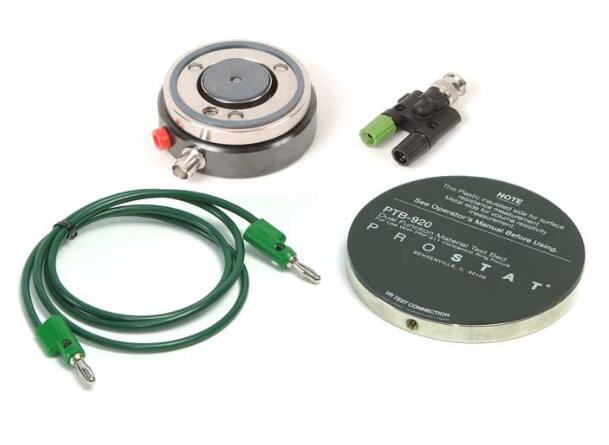

PTB-920双试验台由S11.11表面测量用绝缘试验表面层压成钢板组成，用于体积电阻率测量。
直径为4英寸的钢试验台总成包括一个香蕉贮器，用于体积测量期间的仪表连接。

宽范围，精确性能
PRF-911能够在小于100欧姆(<1.0x10)的范围内精确测量。2(欧姆)，至大于1.0x1012欧姆(>1.0x10)13欧姆/平方)。所述夹具被配置成可连接到仪器、地面基准或地球地面，以尽量减少外场和电荷对测量的影响。

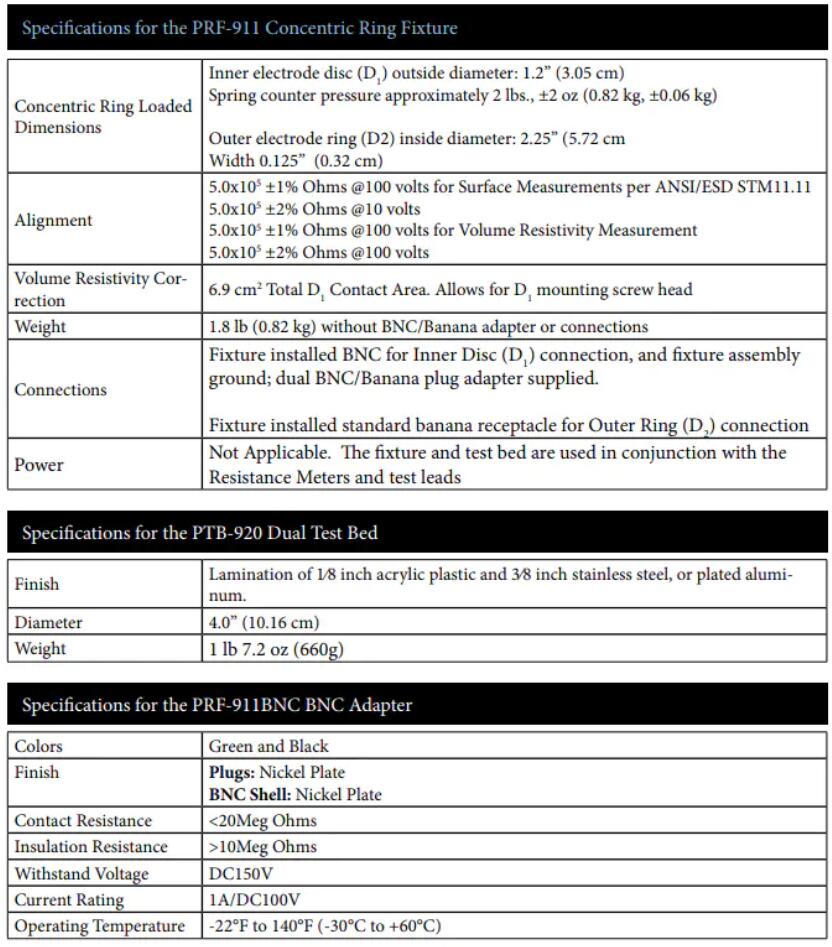

同心环尺寸
内电极盘(D1)外径：1.2英寸(3.05cm)-弹簧负载
反压约2磅，±2盎司(0.82公斤，±0.06公斤)
外电极环(D2)内径：2.25英寸(5.72cm)宽0.125英寸(0.32cm)

对齐
5.0x105用于表面测量的±1%欧姆@每ANSI/ESD STM 11.11伏特
5.0x105±2%欧姆@10伏
5.0x105用于体积电阻率测量的±1%欧姆@100伏特
5.0x105±2%欧姆@10伏
