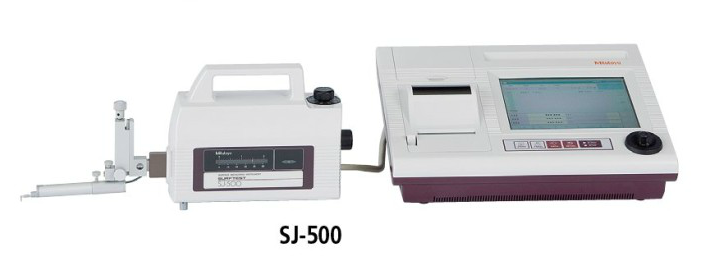

SJ-500表面粗糙度测量仪

SJ-500表面粗糙度测量仪

SJ-500表面粗糙度测量仪能够出色适用在检测室、加工车间、生产现场等场合，Surftest (表面粗糙度测量仪) SJ-500, SV-2100，178 系列 — 带有专用控制 / 显示装置
SJ-500表面粗糙度测量仪带专用控制器的高精度，高性能，袖珍型表面粗糙度测量仪，操作简单，显示一目了然。

SJ-500表面粗糙度测量仪特点
• 配有 7.5 英寸彩色 TFT 液晶屏幕、大号彩色图标与触控式面板控制，该显示装置操作简单，读取容易。
• 控制部的内置操纵杆使得定位快捷简便。测量小孔内侧时可使用手动旋钮对细小测针的位置进行微调。
• 表面粗糙度测量条件的设置简单易行。利用简单的输入功能可按 ISO/JIS 粗糙度标准计算绘图指令符号。 复杂的测量条件设置很容易输入，只要由表面粗糙度菜单中选择绘图指令符号即可。
SJ-500表面粗糙度测量仪技术参数 : SJ-500
X 轴 (驱动部)
测量范围 : 50mm 分辨率 : 0.05µm 长度基准 : 线性编码器
驱动速度 : 0 - 20mm/s 测量速度 : 0.02 - 5mm/s 移动方向 : 向后
直线度 : 0.2µm / 50mm 定位 : ±1.5º (倾角 , 有 DAT 功能)
30mm (向上／向下)
检出器
范围／分辨率 : 800µm / 0.01µm, 80µm / 0.001µm,
8µm / 0.0001µm 检测方法 : 无轨／有轨测量
测力 : 参见性能参数表
测针针尖 : 参见性能参数表
导头曲率半径 : 40mm 类型 : 差动电感式
控制器
显示 : 7.5" 带背光的 TFT 液晶显示
打印机 : 内置热敏打印机
放大倍率 : 水平 : X0.5 - X10,000, 自动
垂直 : X10 - X500,000, 自动
驱动装置的控制 : 通过操纵杆手动手柄的操作

SJ-500表面粗糙度测量仪评价能力
评价轮廓 :
P (原始轮廓), R (表面粗糙度轮廓), WC, WCA, WE,WEA, 包络残余线 , 粗糙度 motif, 波形 motif
评价参数 :
Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Sm, S, Pc, mr(c),dc, mr, tp, Htp, Lo, Ir, Ppi, HSC, Da, Dq, Ku, Sk, Rpk, Rvk,Rk, Mr1, Mr2, A1, A2, Vo, la, lq
粗糙度 motif 参数 : R, AR, Rx 波形 motif 参数 : W, AW, Wx, Wte 分析图表 :ADC, BAC, 功率谱图
滤波类型 2CR-75%, PC-75%, 高斯滤波器 , 鲁棒样条
截止波长 :
ls: 0.25µm, 0.8µm, 2.5µm, 8µm, 25µm, 80µm, 250µm, 无滤波器
lc*: 0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm,8mm, 25mm, 80mm(SV-2100)
lf: 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm,80mm (SV-2100), 无滤波器
取样长度 *:
0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm,25mm, 80mm (仅适于 SV-2100)
数据补偿功能 ;
抛物线补偿、双曲线补偿、椭圆补偿、R 平面 (曲面)
补偿、锥面补偿、倾斜补偿
* 在 0.02mm -50mm 的范围内可指定任意长度
选件
12AAA876: 耐用打印纸 (25m, 5 卷／套)
