DY-20 电动粉末压片机

DY-20 电动粉末压片机应用范围

 该仪器主要应用于实验室小规模粉末成型使用，可用于陶瓷、粉末冶金、水泥等行业的产品制样。

油路原理

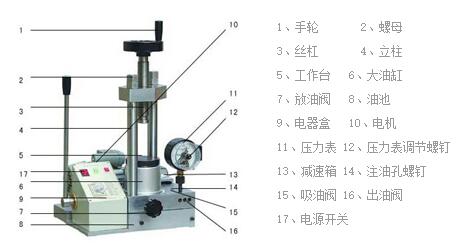

电动机10经减速箱13及斜盘来驱动双柱塞泵，液压油经吸油阀15及出油阀16压入大油缸中产生压力，电接点压力表11显示并控制系统中压强，达到所设定的压力后电动机10自动停止工作，松开放油阀7卸压后，大活塞6自动复位。


操作说明
（1）电源插座必须有可靠接地
（2）松开注油孔螺钉14
（3）将电接点压力表的上限指针调到所需压力位置
（4）将模具或需加油物品放在工作台5上，并旋紧丝杠3
（5）拧紧放油阀7
（6）闭合电源开关1按下启动开关即可工作当达到设定压力时电机停止工作
（7）松开放油阀7，按下停止按钮，工作完毕

注意事项
（1）使用前应仔细阅读说明书
（2）检查电源是否可靠接地，以保证人身安全
（3）使用前需松开注油孔螺钉，以保证机器正常运转
（4）注意压力表上限（DY-20型 33.3MPa DY-30型 35MPa）否则会发生危险
（5）注意大活塞的最大升程为20mm超出后将影响大活塞的自动复位
（6）应保证变速箱中的足够的润滑油
（7）应保持系统中液压油的清洁，液压油为30#机油
