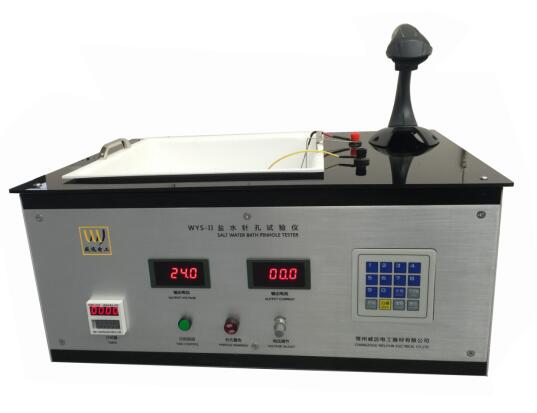

WYS-II盐水针孔试验仪

WYS-II盐水针孔试验仪是我公司根据IEC60851-5:2011和GB/T4074.5-2008标准规定而设计的一种漆包圆线针孔检测装置。本试验目的为检查经盐水处理后绝缘的缺陷，类似于5.2规定的高压连续性试验。
若导体标称直径小于0.07mm，取一根长约1.5m的试样；若导体标称直径大于或等于0.07mm，取一根长约6m的试样。
若导体标称直径小于0.07mm，将一根（1±0.05）m长的试样弯曲成直径为（100±50）mm的圆环。
若导体标称直径大于或等于0.07mm ，将一根（5±0.2）m长的试样弯曲成直径为（300±100）mm的圆环。
如有关产品中无规定，则试样应在（125±3）℃的空气循环烘箱中处理10min。
热处理后，在不弯曲或拉伸试样的情况下将试样冷却至室温，然后浸入浓度为2g/L的氯化钠溶液中，并在溶液中加入适量浓度为30g/L的酚酞乙醇溶液，以易于观察到针孔（溶液中会出现淡粉色流束）。试样导体和电解质溶液接入电气回路，其开路直流输出电压为（12±2）V。

技术指标
1. 试验电压：DC 0-24V 连续可调
2. 溶液槽内腔尺寸：320 ×290×90 mm
3. 时间继电器：任意设置
4. 标称值：12V/24V可调
5. 时间设定：0-99h 可调
6. 短路电流：<500 mA
7. 输入电源：AC220V 50Hz
8. 最大消耗功率：100W
9. 外形尺寸：L620×W440×H330mm
