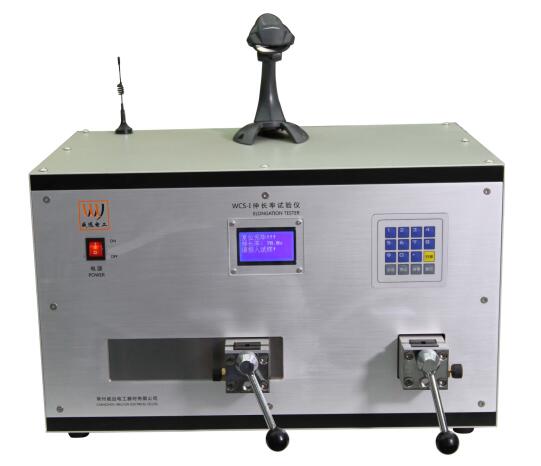

WCS-I伸长率试验仪

WCS-I伸长率试验仪
WCS-I 型伸长率试验仪是参照IEC60851-3:2009和GB/T4074.3-2008标准要求而设计，是检测漆包圆线的专用试验仪器之一，可用于 IEC 、GB、JIS和NAME标准中所规定的漆包圆线伸长率试验。
本仪器由同步电机、传动系统、夹线机构、控制系统及附件构成。
传动系统由链轮、链条、丝杆、螺母、滑块等组成。在整个试验中将完成对被测试样的拉伸至断裂。
夹线机构由小弹簧、圆柱销、压板、压座、夹线座、凸轮、手柄等组成。在整个试验中将完成对试样的牢固夹紧。
控制系统由单片机控制,将完成电机执行电路、行程控制电路等组成。在整个试验中将完成电机的控制，行程的控制及复位。


WCS-I伸长率试验仪
1. 电 源：AC 220V/50 Hz
2. 功 率：300W
3. 检测范围：0.02 ~ 3.0mm（其他规格可定制）
4.两夹具起始距离：200±1mm（其他规格可定制）
5. 活动夹具移动距离：＞100mm
6. 活动夹具拉伸速度：5mm/s
7. 最大伸长率：70%
8. 显示精度：0.1 %
9. 外形尺寸：L630×W 470 × H390 mm
10.净重：40 KG

WCS-I伸长率试验仪原理当打开伸长率试验仪工作电源时，所有控制电路电源接通，此时电源指示灯亮，电机自动复位,电路处于工作等待状态。显示屏显示复位完毕，在夹线机构上牢固夹紧被测试样（试样两端与夹线机构导通显示屏显示试样接通）。需要定拉伸时，可以输入伸长率，（默认70%）按启动按钮，则左侧夹线机构在电机带动下拉动被测试样以5mm/s的速度向左侧运动至试样被拉断，被测试样拉断后电机自动停止，伸长率数值自动显示，试验结束后，按复位键电机复位到最右边。
