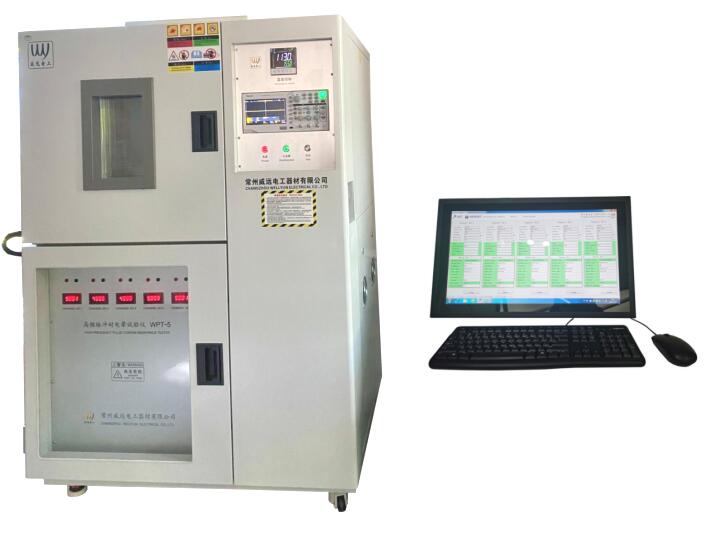

WPT-5高频脉冲耐电晕试验仪

WPT-5高频脉冲耐电晕试验仪
漆包线耐电晕试验仪是对电磁线测试中需要的高温环境、高频脉冲电源和自动测量技术综合成一套高效率的测量仪器，同时可试验5个试样，各试验相互独立，互不干扰，击穿数据自动记录，历史数据查询，随时打印存档,仪器性能参数符合GB/T 21707-2008 、GB/T 24122-2009 、 JB/T10930-2010、IEC 62068-1 、JJF（机械）1041-2020中对漆包线耐高频脉冲特性的相关规定。

仪器配有示波器和电脑及打印机，采用直观可视化软件界面，在测试过程中，通过烘箱的视窗可对被测品进行实时观察，可通过电脑及时了解仪器的工作状态，通过示波器可查看电压、波形和上升沿等重要指标性能。该仪器可广泛用于漆包线耐高频脉冲特性进行检测的漆包线用户和漆包线的生产企业和质检部门。对生产的稳定性和持续改进有重要意义，对科研院所提供可靠地判定测试数据。

不管我们的预先测量如何，如果您发现我司产品的任何缺陷，请告知我们。这样您就能帮助我们避免在将来发生同样的错误。

 WPT-5高频脉冲耐电晕试验仪技术特征
1、输出电压：±2000V （Vp-p4000V、双极性方波、负载时0~±2000V连续可调）；
±2500V（Vp-p5000V）或更高电压要求需定制。
2、输出频率：2-20KHz(连续可调)；
3、占空比：≤50%；             Duty Ratio：≤50%
4、上升沿：50-200ns（负载时连续可调）；
5、测试温度：室温 -300 ℃(连续可调)；
6、电源电压：AC 220V，50Hz/60Hz（客户需配16A插座）
7、电源功率：≤4 KW
8、外形尺寸：长1270×宽1010×高1950（mm）
9、仪器净重：350KG
10、工控一体机的电源必须和耐电晕主机使用同一组电源
