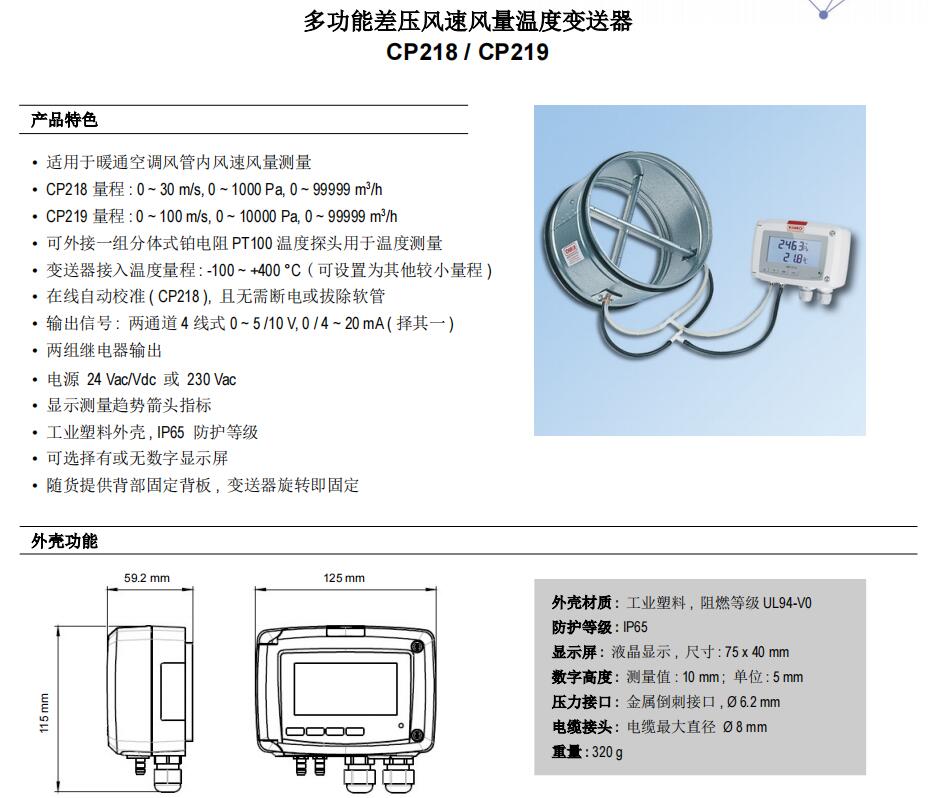

CP218/CP219多功能差压风速风量温度变送器

CP218/CP219多功能差压风速风量温度变送器
• 适用于暖通空调风管内风速风量测量
• CP218 量程 : 0 ~ 30 m/s, 0 ~ 1000 Pa, 0 ~ 99999 m3/h
• CP219 量程 : 0 ~ 100 m/s, 0 ~ 10000 Pa, 0 ~ 99999 m3/h
• 可外接一组分体式铂电阻 PT100 温度探头用于温度测量
• 变送器接入温度量程 : -100 ~ +400 °C ( 可设置为其他较小量程 )
• 在线自动校准 ( CP218 ), 且无需断电或拔除软管
• 输出信号 : 两通道 4 线式 0 ~ 5 /10 V, 0 / 4 ~ 20 mA ( 择其一 )
• 两组继电器输出
• 电源 24 Vac/Vdc 或 230 Vac
• 显示测量趋势箭头指标
• 工业塑料外壳 , IP65 防护等级
• 可选择有或无数字显示屏
• 随货提供背部固定背板 , 变送器旋转即固定

CP218/CP219多功能差压风速风量温度变送器
外壳材质 : 工业塑料 , 阻燃等级 UL94-V0
防护等级 : IP65
显示屏 : 液晶显示 , 尺寸 : 75 x 40 mm
数字高度 : 测量值 : 10 mm ; 单位 : 5 mm
压力接口 : 金属倒刺接口 , Ø 6.2 mm
电缆接头 : 电缆最大直径 Ø 8 mm
重量 : 320 g

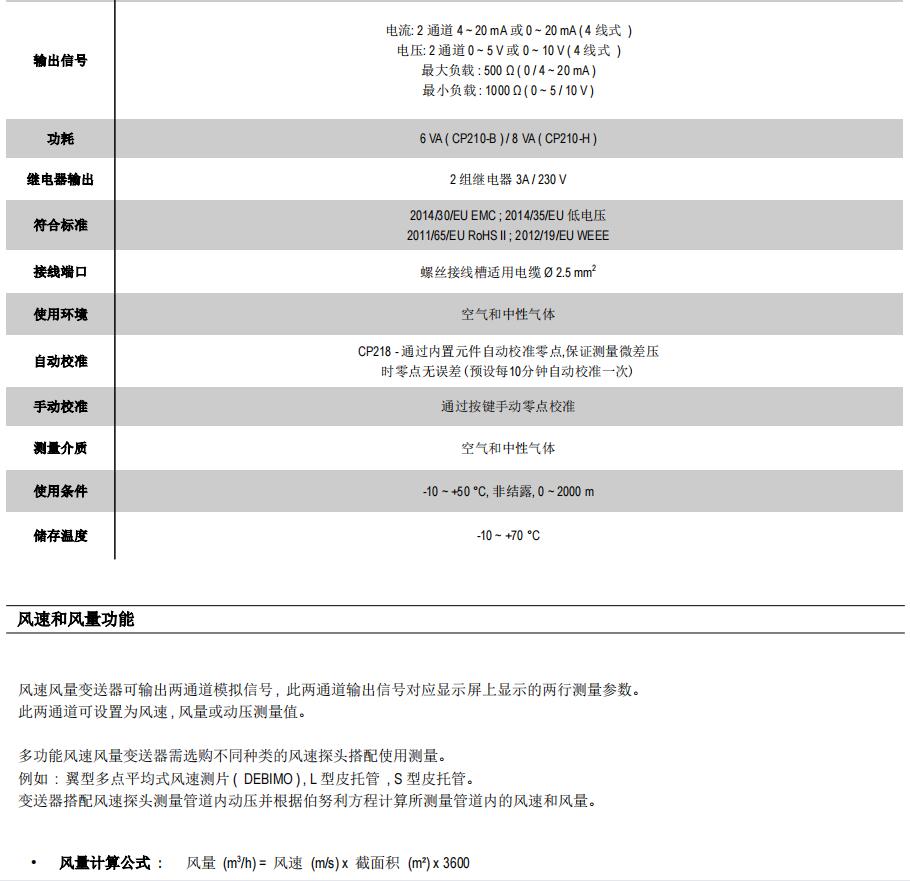

风速风量变送器可输出两通道模拟信号 , 此两通道输出信号对应显示屏上显示的两行测量参数。
此两通道可设置为风速 , 风量或动压测量值。
多功能风速风量变送器需选购不同种类的风速探头搭配使用测量。
例如 : 翼型多点平均式风速测片 ( DEBIMO ) , L 型皮托管 , S 型皮托管。

变送器搭配风速探头测量管道内动压并根据伯努利方程计算所测量管道内的风速和风量。
