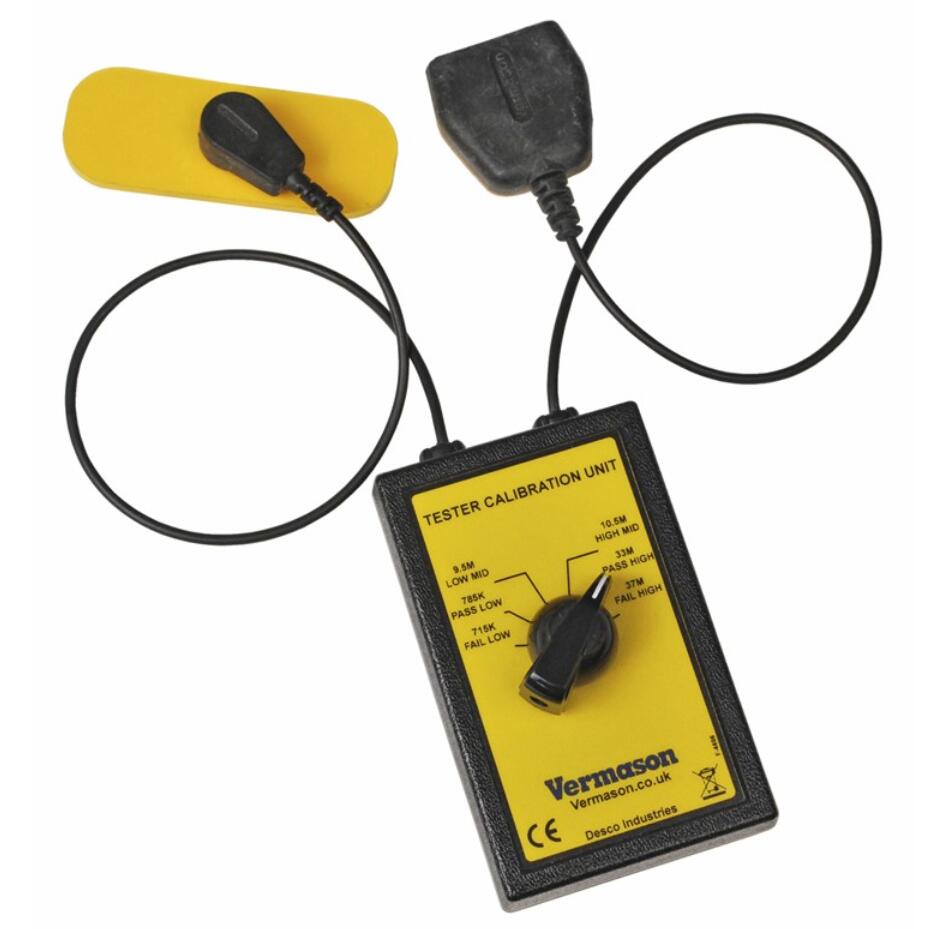

Vermason 222547校准器校准装置

Vermason 222547校准器校准装置，用于 Vermason 腕带和鞋类 Tester
用于校准手腕带和工鞋接地测试仪
适配仪器：222504， 222506,222507， 222562， 222563， 222564， 222565
Vermason（DESCO子品牌）

操作
测试仪校准单元专门设计用于校准 Vermason品牌设备。以下程序不包括测试设备的
调整。有关特定调整的详细信息 Vermason 品牌测试人员，请联系 Desco Europe 客户服务。

重新校准的频率应基于这些ESD的关键性质 处理的敏感物品和 ESD 保护设备的故障风险 和材料。通常，我们建议每年
进行一次校准。

测试紧凑型测试仪
腕带电路
1.将校准单元的 10 毫米引线连接到腕带螺柱上 紧凑型测试仪。
2. 在校准装置上选择 715K FAIL LOW。
3. 按住 Compact Tester 测试器上的校准单元测试探头 盘子。测试仪应指示 FAIL LOW 条件。
4. 在校准装置上选择 785K PASS LOW 并重复测试。测试仪 应指示 aPASS 条件。
5. 在校准装置上选择 33M PASS HIGH 并重复测试。测试仪 应指示 aPASS 条件。
6. 在校准装置上选择 37M FAIL HIGH 并重复测试。测试仪 应表示 FAIL HIGH 条件。

鞋类电路
1.将校准单元的 10 毫米引线连接到 10 毫米鞋钉 紧凑型测试仪。
2. 在校准装置上选择 715K FAIL LOW。
3. 按住 Compact Tester 测试器上的校准单元测试探头 盘子。测试仪应指示 FAIL LOW 条件。
4. 在校准装置上选择 785K PASS LOW 并重复测试。测试仪 应指示 aPASS 条件。
5. 在校准装置上选择 33M PASS HIGH 并重复测试。测试仪 应指示 aPASS 条件。
6. 在校准装置上选择 37M FAIL HIGH 并重复测试。测试仪 应指示 FAIL HIGH 条件
