为避免触电或人身伤害：
• 请注意，测量绝缘电阻需要对电路应用潜在的危险电压。可能包含外露的连接金属件。
• 在用测试机测试电路前，请先从被测电路断开所有电源并且将电容放电。
• 在开始测试之前，请先确保安装接线正确且没有任何
人员受伤的危险。
• 首先，将测试导线连接至测试机输入，然后连接至被测电路。
Fluke 1550C 高压兆欧表PI/DAR 限制：
• 电容最大值 > 1 μF 和电阻最大值 > 100 Me
• 电阻最小值 < 200 k e
• 电流最小值 < 50 μA
• 如果超过其中一个限制，则测试机将显示 UNSPEC（未指定）。
Fluke 1550C 高压兆欧表进行绝缘测试：
1. 在打开测试机的情况下，设置可用测量参数以符合您的测试需求。这些需求包括：
• 测试电压 - 设置范围：250 V 到 10,000 V（50 V/100 V 步进）
• 斜坡测试 - 切换开关状态
• 时间限制 - 无限制或 1 到 99 分钟之间。
2. 将探头连接至被测电路。测试前后，确认测试机未指示存在危险电压，请见图 4。假使测试机持续发出蜂鸣声并且显示屏上指示危险电压，请断开测试导线并断开被测电路的电源。
3. 按住 T 1 秒来启动绝缘测试。

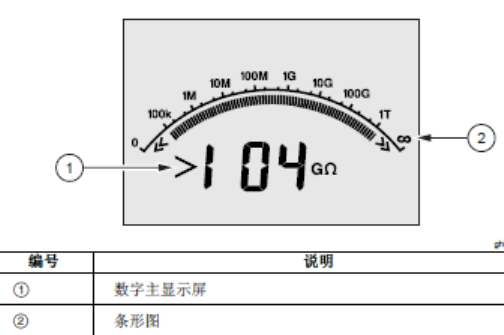

测试机将在测试开始时嘟三次，并且 X 将在显示屏上闪现，以指示测试端子上可能出现了危险电压。显示屏将指示电路稳定后测量的绝缘电阻。长条图将此数值持续（实时）地显示为趋势走向，请见图 10。

Fluke 1550C 高压兆欧表满足下列条件之一将终止绝缘测试：
• 用户停止（按 T）
• 达到计时器限制
• 测试电路上有干扰
• 启用斜坡测试时发生击穿
• 电池耗尽
如果在启用斜坡测试时发生击穿，则请按 E 再转到步骤 4

在绝缘测试终止后，如果由于充电电路电容或存在外部电压而导致危险电压保留在测试端子上，测试机将发出蜂鸣声。
4. 当测试终止后，将显示 STORE RESULT?（保存结果?）。如果合适，请按以下步骤描述来保存测试结果。否则，终止 STORERESULT（保存结果?）提示（通过按 D 完成）。结果将不会保存。

Fluke 1550C 高压兆欧表保存测试结果
在绝缘测试完成后，测试机将显示 STORE RESULT?（保存结果?）提示，以便保存测量结果供日后使用。测试机包含的内存足够用来保存 99个绝缘测试结果供日后使用。

Fluke 1550C 高压兆欧表存储绝缘测试的结果：
1. 按 U 保存测量结果。测试机将指派并显示一个连续标签编号（00到 99）来标识这些测量。
2. 如果标签编号可用，则按 U 保存数据。如果需要其他标签转换，请执行下面的操作来提供一个自定义的 4 字符标签。
a. 请注意，* 将在显示屏上闪烁。此符号是用来标记测试结果的四个字符的首个字符。重复按 S 在字符位置间循环。
b. 在每个字符位置使用 U 或 D 来指派一个字符（0-9、A-Z）。
c. 按 E 保存结果。

Fluke 1550C 高压兆欧表查看保存在内存中的结果
不适用于测试的参数将显示为 INVALID（无效）。测试器可以保存 99 个测试数据集，包括：
• 标签
• 开关斜坡
• 绝缘电阻
• 测试终止时的计时器读数（计数器）
• 所选测试电压 (TV)
• 实际测试电压 (V)
• 电容 I
• 极化指数 (PI)
• 介质吸收率 (DAR)
• 测试电流 (I)
• 结束测试的原因
• 限制关闭或计时器设置（1 到 99 分钟）（T.Limit）
若要查看保存的测试数据，请见图 11:
1. 在打开测试机的情况下，按 F 调出功能菜单。
2. 按 U 或 D 来选择 3.Show Results（3. 显示结果）。
3. 按 E 选择菜单项。
当端子上有电压时，始终会显示在显示屏的正上方，无论该电压是来自于测试机或是来自于被测电路。
