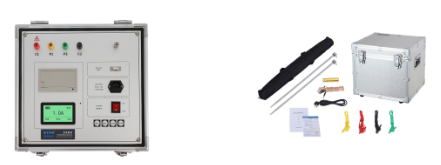

ETCR3300大型地网接地电阻测试仪

ETCR3300大型地网接地电阻测试仪

ETCR3300大型地网接地电阻测试仪采用超强的自动变频抗干扰技术，配合400V、5A大功率输出，能在强干扰环境下准确测得工频50Hz下的数据。适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数，测量接地装置之间的导通阻抗或电阻，测量土壤电阻率。
ETCR3300大型地网接地电阻测试仪根据《JJG984-2004接地导通检定规程电阻测试仪》，《DL/T475-2006接地装置特性参数测量导则》，《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造。

ETCR3300大型地网接地电阻测试仪性能特点

1、 大型液晶显示更清晰，操作非常方便。
2、 存储采用键盘汉字输入，方便查询。
3、 用外电源模式可以扩展到大电流测量。
4、 采用自动双边拼先进变频技术，用45Hz

ETCR3300大型地网接地电阻测试仪技术参数

功    能	测量接地装置接地阻抗或电阻，测量接地装置之间的导通阻抗或电阻，测量土壤电阻率
阻抗测量范围	0Ω～200Ω
分 辨 率	0.001Ω
测量误差	±（读数×2％+0.005Ω）
抗工频50Hz	10V
电压干扰能力
测试电流波形	正弦波
测试电流频率	自动45Hz/55Hz 双频，多组变频供选择使用
较大输出电流	5A
较大输出电压	400V
测量线要求	电流线铜芯截面积≥2.0mm2；电压线铜芯截面积≥1.5mm2
供电电源	AC220V±10％，50Hz
外形尺寸	440×350×210
仪器重量	10kg
数据存储	100组
计算机接口	RS232
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-20℃～60℃；70%rh以下
绝缘电阻	20MΩ以上(电路与外壳之间500V)
耐    压	AC 3700V/rms(电路与外壳之间)
