我们已经知道接地电阻是用来衡量接地状态是否良好的一个重要参数，测试的是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻。这包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻，以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。所以，测试方法的选择至关重要。今天，我们主要来谈论不同的接地电阻测试方法。

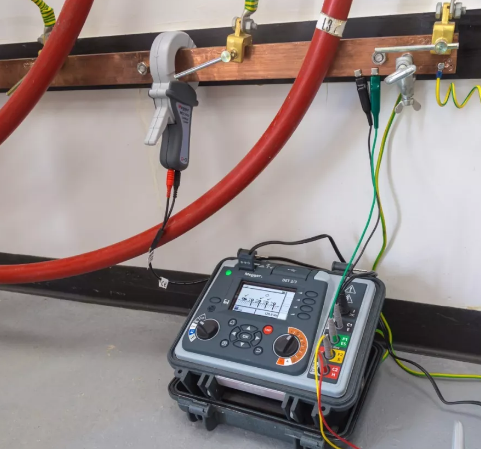

Megger DET2-3系列接地电阻测试仪应用

1、两线法：
两点法是根据接地电阻的定义直接用伏安法测量，适用于小型接地装置，例如金属管道系统、且管道接头未经绝缘处理的单根垂直接地极的测量。两点法测得的结果为待测接地极和测量电流极的接地电阻之和，因此要求被测接地电阻要远远大于电流极的电阻。

测量原理包括使用一个适当的电源G注入一个交流电流(I)通过辅助电极H并回到接地电极E。接地电极E和大地上电势为0的点之间的电压使用另一个辅助电极S测得。然后可以通过分开的电压测量和恒定的电流注入计算出电阻。
这种方法可靠性和误差都较大，它对于快速测试连接点之间的连接和导体是最有效的。不过现在电力系统已经基本很少使用。

2、三线法：
三线法是在两线法的基础上再增加一个辅助电极，分别测量两实验电极和接地装置之间的串联接地电阻，通过求解得出接地极的接地电阻。三点法是最彻底，最可靠的测试方法，用于测量已安装接地电极的接地电阻。

这个方法需要使用2个辅助电极(地桩)来注入电流并提供0 V电势参考。使用四端子测试仪，仪器上的P1和C1端子跳线并连接到被测接地电极，同时C2参考杆尽可能远离被测电极直接插入接地。然后，潜在参考点P2以一定数量的点驱入到地中，大致在C1和C2之间的直线上。记录每个P2点的电阻读数。

3、四线法：

四线法是在三线法的基础上在被测电极附近再插入一个辅助电压极，这样可以有效地消除引线上产生的互感。该方法是最常用于测量土壤电阻率的方法，这对于设计电气接地系统很重要。在这种方法中，四个小尺寸的电极以相同的深度和相等的距离(直线)插入土壤中，并进行测量。

土壤的水分和盐含量从根本上影响其电阻率。土壤电阻率测量也会受到现有附近接地电极的影响。与土壤接触的埋藏导电物体如果足够接近以改变测试电流模式，则会使读数没有意义。

4、选择性四线法：
当使用传统的三线或四线法测量并联接地系统时，注入接地系统的测量电流会分配于不同接地。这意味着无法确定给定接地电极的电流大小，所以它的电阻不能确定。此时，这个电流是被测接地系统中的总电流，测得的全部接地电阻相当于全部并联接地电极的电阻。

为了消除并联接地电极的影响，有一个可变的四线选择性测量方法。除了增加一个测量被测接地上精确电流的电流钳之外，其它原理都是相同的。测得数值的准确性是可以保证的。

5、单钳法：
单钳法的独特之处在于它能够在不断开地面系统的情况下测量电阻。它快速，简便，并且还包括测量中的接地和整体接地连接电阻。

通过将测试仪连接在被测接地电极周围进行测量，类似于使用万用表电流钳测量电流的方法。测试仪通过发射线圈施加已知电压而无需直接电连接，并通过接收线圈测量电流。

6、双钳（无桩）法：
双钳法，也可以称之无桩法，其设置快速、便捷。为了测量接地阻值和接地电流，简单地钳连接至接地的电缆。接地回路电阻钳表包含两个线圈：一个“发出”线圈和一个“接收”线圈。

介绍测试方法的，而对我们来说适用才是最可靠最有效的，因此，在接地电阻测试时，要“对症下药”。Megger研发的DET2-3，是目前最先进的接地电阻测试仪，包含所有的测试方法选项，小小的仪器，有大大的内涵哦！
