采用变电站语言:维萨拉DGA监测系统中的标准化

发布时间:2019-08-10 13:09:54 作者:深圳君达 阅读: 5466 次
采用变电站语言:维萨拉DGA监测系统中的标准化通信协议 确保不同设备之间可以互相交流并非总是易事,因此维萨拉Optimus溶解气体(DGA)监测系统OPT100支持三种最常用的通信协议帮助

采用变电站语言:维萨拉DGA监测系统中的标准化通信协议

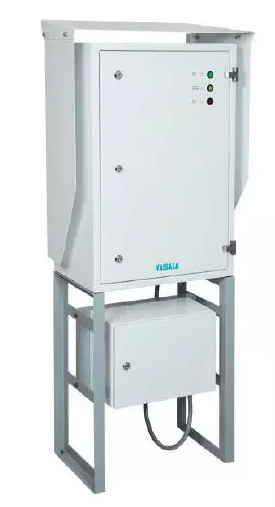

确保不同设备之间可以互相交流并非总是易事,因此维萨拉Optimus™溶解气体(DGA)监测系统OPT100支持三种最常用的通信协议——帮助从变电站收集来的关键数据到达其需要去的位置。

当在一个变电站内安装OPT100监测系统时,其即接入变电站的SCADA(数据采集与监视控制)系统。该系统处理监测系统收集来的测量数据,一般在来自每次油分析的10到50个测量值之间。测量结果通过机器对机器通信协议发送至SCADA。
采用变电站语言:维萨拉DGA监测系统中的标准化通信协议
实际上,SCADA系统会定期从监测系统请求获取信息,例如每秒钟请求一次。除了测量结果之外,信息中还包括警报和系统状态等内容。

目前有几种适用于SCADA通信的不同通信协议。在过去,制造厂商往往定义自己的通信协议,这就导致变电站网络组件之间存在兼容性问题。幸运的是,标准化技术已将目前在用的不同协议种数范围缩小了,提高了协议之间的互操作性。如果变电站组件不支持与变电站SCADA系统相同的协议,则需要配备协议转换器 。

OPT100支持三种最常用的通信协议:Modbus、DNP3和IEC 61850。尽管这些协议均可用于将基本信息从OPT100传输至SCADA系统,但它们在功能和操作方面仍然存在细微差异。让我们更加详细地逐一看看这三种通信协议吧。

采用变电站语言:维萨拉DGA监测系统中的标准化通信协议
Modbus于20世纪70年代定义,是这三种协议中最老的一种。尽管其特征集特性不多,但仍然被广泛使用。这是一种通用型协议,没有特定针对变电站的特性。

Modbus可通过几种不同的方式实现。OPT100提供最常见的两种方式:Modbus RTU,带有作为硬件层使用的RS-485,以及以太网上的Modbus TCP。Modbus通信基于主从机原则。主机发起通信,从机对发给其的消息进行回复。在电力变电站中,SCADA是主机,通过读取Modbus寄存器的方式,从从机OPT100请求获取信息。

设置Modbus通信需要大量手动操作。Modbus接口描述(通常称为寄存器映射)是一份用户可读文件,其中说明了实现的哪些Modbus功能以及以何种数据格式映射至哪个寄存器的哪些信息。当Modbus设备与SCADA系统一同使用时,安装技术人员必须使用来自Modbus寄存器映射的数据来配置系统。
采用变电站语言:维萨拉DGA监测系统中的标准化通信协议
DNP3
DNP3协议于20世纪90年代定义,针对电力变电站以及水处理和供气等公用事业应用设计。其主要在美洲地区和日本等某些亚洲国家使用。

DNP3针对串联通信和以太网接口定义,有几种功能支持变电站特定特性。DNP3接口描述参见与设备一同交付的设备配置文件中予以说明,其中说明了所有的通信参数、可用功能和测量信息。配置文件可以用户可读格式查看,或者上传至SCADA系统,方便后续配置。

在DNP3协议中,SCADA系统是主机站,OPT100是分站。DNP3主要在主从模式下使用,但DNP3分站也可以发起几种类型的通信,例如发送警报。

OPT100提供一个基于以太网的DNP3接口—— 相关详细描述可参见OPT100 DNP3设备配置文件。

IEC61850
IEC 61850是一套由国际电工委员会(IEC)制定的变电站自动化设计标准,通常被看作是一种面向未来的解决方案。其包含参考体系架构以及几种协议和数据模型,比Modbus和DNP3协议复杂得多。其主要思想是所有的变电站组件——变压器、开关、继电器、测量设备、通信链路、配置等等——使用SCL(变电站配置描述语言)描述。其目标是提供一种独立于制造厂商之外的方式来描述和操作变电站。


在IEC 61850文本中,OPT100被称为智能电子设备(IED)。IED始终包含一套SCL描述说明文件。实际上,变电站设计人员将SCL文件导入变电站数据库并配置必要的参数,然后将配置好的文件上传至OPT100,使其成为变电站功能的一个逻辑部分。
