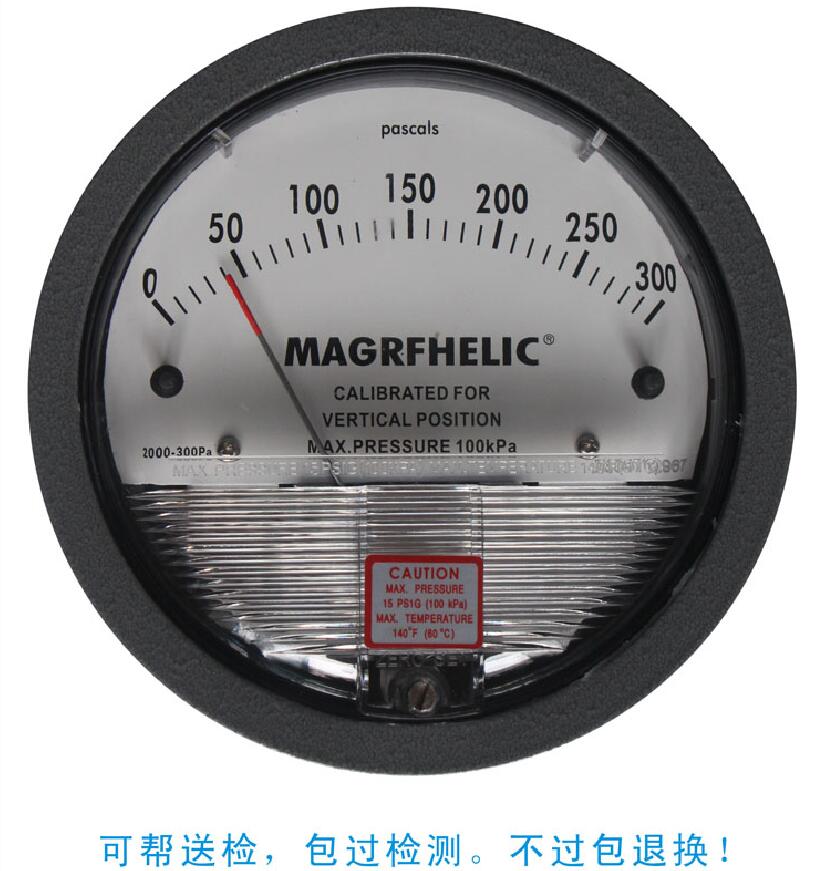

MAGRFHELIC 2000微压差表

发布时间:2023-10-29 18:25:57 作者:深圳市君达时代仪器有限公司 阅读: 845 次
本文TAG标签:MAGRFHELIC 2000微压差表
MAGRFHELIC 2000微压差表广泛应用于测量风扇和鼓风机的压力、过滤器阻力、风速、炉压、孔板压差、气泡水位及液体放大器或液压系统压力等。TE2000 压差表同时也用于燃烧过程中的空气煤气比值控制及自动阀控制,以及医疗保健设备中的血压和呼吸压力监测。

MAGRFHELIC 2000微压差表产品应用

压差表广泛应用于测量风扇和鼓风机的压力、过滤器阻力、风速、炉压、孔板压差、气泡水位及液体放大器或液压系统压力等。TE2000 压差表同时也用于燃烧过程中的空气煤气比值控制及自动阀控制,以及医疗保健设备中的血压和呼吸压力监测。医疗卫生、微电子、航天航空、环保工程、生物工程、制药、楼宇智能、暖通空调、食品饮料、精密电子加工等。

MAGRFHELIC 2000微压差表特点
1.本产品外壳全铝精铸,表内磁动螺旋涡杆机构从根本上消除了齿轮传动所产生的磨擦(国家实用型专利产品)。
2.表内无需充注液体。无惯性、无漂移的指针运动。本质上没有滞后。具有极好的抗震动、抗抖动性能。极好的抗过载压力,可测量正压、负压或差压。
3.超81种量程,最小30Pa,0-100KPa。自由的灵活安装方式等。

MAGRFHELIC 2000微压差表规格要求
外形尺寸: 120.65 毫米*55.6
重 量: 约560克
外 端: 深灰色烤漆
接 口: 1/8内牙常温常压双高低压接口(背面)
精 度: 在21℃下为±2%FS(-125PA;250PA型为3%,-60PA,型为4%)2组
压力接口(侧面背面)+ 3种安装方式 = 自由灵活的应用。
温度范围: -7℃ 至 60℃
精 度: 在21℃下为±2%FS(-125PA;250PA型为3%,-60PA,型为4%)2组
    压力接口(侧面背面)+ 3种安装方式 = 自由灵活的应用。

MAGRFHELIC 2000微压差表技术指标
额定压力: -68~103KPa
过 压: 约172KPa时橡胶过压塞被冲开。
过程连接: 高压和低压孔均为1/8″椎管螺纹,两组(侧面和背面各一组)
外壳材质: 压模铸铝,主体和铬化铝部件经过168小时盐浴试验,外部最终涂层暗灰色。

MAGRFHELIC 2000微压差表零部件清单
1. 1/8内牙常温常压高低压锥管螺纹铜两只。
2. 1/8内牙高低压锥管堵塞头两只。
3. 三个嵌入式安装接合器及螺丝。

注意:仅适用空气或其他兼容气体超压指标或其他异常请联系厂家
使用氢气时请注意:有氢气进入时仪表磁铁会释放出有毒气体或易爆炸。在此情况下,请咨询厂家解决。

2000微压差表超压保护
标准压差表的最高额定压力为15磅/平方英寸,超压时不得使用。当超压值接近25磅/平方英寸时,不得在其排风口尾部采用橡胶塞作为泄压阀对仪表内部的压力进行排放减压。为使泄压管道保持顺畅,仪表吸顶安装时,四个垫片的间距应当保持0.023寸,以避免这些垫片产生间隙堵塞。

1. 选取一个无剧烈振动的位置,周围温度不大于140华氏度(或60摄氏度)。另外,避免阳光直射,以免透明塑料罩加剧褪色。管子长度过长不会影响精度但会延迟反应时间。不要让这些管子受阻。 若脉动压力或者振动导致指针过度震荡,请联系厂家提供额外阻尼减震。
2. 所有标准压差表经过纵向隔膜的校准,须保持仪表纵向操作以达到最高精度要求。若仪表非纵向操作,请事先在合同订单里说明。
3. 吸顶安装在一个120度尺寸圆圈处位置固定安装孔,使用长度适宜的机械螺丝。
4. 嵌入安装:在安装板上钻好尺寸的开口。 将差压计插入并使用长度适宜的机械螺丝和接合器固定。若将压差表安装于管道上,请额外订购管道安装套件。
5. 安装后归零操作:使用罩盖底端的外部调零螺丝将指针正好设置在零的位置。请注意:调零检查或调整可由通风的高压及低压压力计接口进行。

2000微压差表操作
1.正压: 用管子将压力源与两个高压孔之一进行连接并封堵未连接的高压孔。使一或两个通气低压孔通风。
2.负压:用管子将真空或低压源与两个低压孔之一进行连接并封堵未连接的低压孔。使一或两个通气高压孔通风。
3.差压:用管子将两高压源中稍高者与两低压源中稍低者连接。并封堵未连接的出口孔。
4.如果压差表的一端通风较脏,建议将过滤器通风孔塞安装于通风口以使仪表内部保持干净。

2000微压差表安装说明
A. 为了临时安装携带方便,请使用1/8管子螺纹橡胶接管并用橡胶或者聚乙烯管与压力源进行连接。
B. 对于永久性安装,请使用1/4以上管子螺纹,并建议采用铜或铝管。
