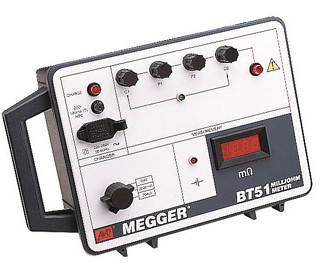

Megger BT51数字微欧表

Megger BT51数字微欧表

Megger BT51数字微欧表使用了四端测试原理。仪器内部发生的电流通过C1端和C2端注入被测试品。试品两端的电压通过P1端和P2端进行测量。

测试电流通过仪器内部的串联电阻的压降来测量，一般为2A。通过比较这个电压和P1P2两端的电压，就可计算出一个比例。在电压较低时仪器会使用运算放大器。由于采用了比例算法，输出电流的微小波动不会影响测试精度。

Megger BT51数字微欧表有两个量程，2000mΩ和20mΩ，通过一个旋转开关来选择。3位半读数显示在发光二极管屏幕上，即使在昏暗的环境下也可清晰地显示。

当有测试电流流过时，绿色的LED指示器会发光。如果测试探头不小心接触到了带电回路，红色的霓虹灯会发光，作为危险电压存在的信号。仪器内包含有一个继电器保护回路（240V AC以下有效），在低压时保护会自动运行；当接触到高压时红色的霓虹灯会发光。霓虹灯和保护回路不管仪器是否打开，只要探头之间有电压差都会自动运行。

Megger BT51数字微欧表可由内部电池供电，当需要充电时，显示器旁边的红色的LED“电池电压低”信号灯会发光。集成的充电单元包含了一个信号灯用于显示电池正在充电，还包含了一个保护用的保险丝。

注意：推荐在进行测试前先将电池充满电。

此仪器外壳是坚固的塑料壳，带有铰链连接的可拆卸盖子。Megger提供各种测试线以及复杂的手柄供用户选配。

Megger BT51数字微欧表可用于测试大型金属架构的电阻、接地连接电阻、电缆连接电阻、避雷针电阻等，以及检查母线的连续性。也可以用于测试飞机的金属架构电阻。仪器的分辨率为0.01m Ω，能够检查飞机金属点之间的电阻

Megger BT51数字微欧表技术参数
