泰克 Tektronix TPP0850高压探头

泰克 Tektronix TPP0850高压探头

TPP0850 为高压信号（高达2500 Vp-p）提供业内最高带宽探头(800 MHz)。这是测试功率半导体和开关电源的理想带宽，仍通过提高切换速度来将功率损耗降至最低，从而需要上升时间更快、带宽更高且电压更高的探头。TTPP0850 满足这一需要并可与在1200 VRMS 下（高于标准通用探头的电压工作范围）工作的晶体管开关电路配合使用。其还适用于需要更快上升时间的新兴电源应用。

泰克 Tektronix TPP0850无源高压探头
直流至800 MHz
2500 V峰值，1000 VRMS CAT II
50X，带表头编码
设计适用于MSO/DPO5000 和MSO/DPO4000B 系列示波器
泰克 Tektronix TPP0850 高压探头

探头	标称长度	衰减	带宽	上升时间（典型值）	负载	最大输入电压（DC 或 RMS）	最大浮动电压	补偿范围 (pF)	读数
P5100A	2 m	100X	500 MHz		40 MΩ / 2.5 pF	2.5 kV峰值 1,000 VRMS CAT II	不适用	7 到 30	是
TPP0850	1.3 m	50X	800 MHz		40 MΩ / 1.8 pF	2.5 kV峰值 1,000 VRMS CAT II	不适用	不适用	是
P5122	1.2 m	100X	200 MHz	2.2 ns	100 MΩ / 4.0 pF	1,000 VRMS CAT II	600 VRMS CAT II	10 到 22	否
P5150	2 m	50X	500 MHz		40 MΩ / 3.8 pF	2.5 kV峰值 1,000 VRMS CAT II	600 VRMS CAT II、 300 VRMS CAT III	10 到 25	否
P6015A	3 m	1000X	75 MHz	4.0 ns	100 MΩ / 3 pF	20 kV	不适用	7 到 49	否

泰克 Tektronix TPP0850高压探头

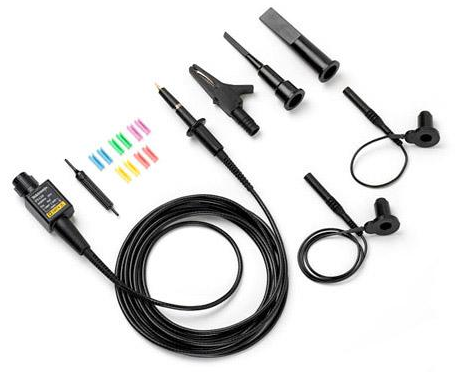

附件：大钩式端部(013-0384-xx)、小钩式端部(013-0386-xx)、6 英寸接地引线(196-3524-xx)、18 英寸接地引线(196-3525-xx)、接地弹 簧(214-5298-xx)、鳄鱼夹(344-0461-xx)、调整工具(003-1433-xx)、色带 (016-1886-xx)。
