P5150 和P5122 IsolatedChannel™ 应用
在许多应用中，能够将测量与接地隔离，以及在通道之间隔离公共电压，都非常重要。P5150 或P5122 与TPS2000 和THS3000系列数字存储示波器配合使用，既能实现测量与接地之间的隔离，又能实现通道之间的完全隔离。测量高压直流电源的波纹时推荐使用P5150 探头。P5122 探头不得在TPS2000 系列示波器上对直流偏置超过300 V 的信号进行交流耦合测量。
P5122
用于TPS2000 和THS3000 系列示波器
直流至200 MHz
直流耦合时为1000 VRMS CAT II*1
可浮动到600 VRMS CAT II
100X
IEC61010-031
泰克 Tektronix P5122 无源高压探头

探头	标称长度	衰减	带宽	上升时间（典型值）	负载	最大输入电压（DC 或 RMS）	最大浮动电压	补偿范围 (pF)	读数
P5100A	2 m	100X	500 MHz		40 MΩ / 2.5 pF	2.5 kV峰值 1,000 VRMS CAT II	不适用	7 到 30	是
TPP0850	1.3 m	50X	800 MHz		40 MΩ / 1.8 pF	2.5 kV峰值 1,000 VRMS CAT II	不适用	不适用	是
P5122	1.2 m	100X	200 MHz	2.2 ns	100 MΩ / 4.0 pF	1,000 VRMS CAT II	600 VRMS CAT II	10 到 22	否
P5150	2 m	50X	500 MHz		40 MΩ / 3.8 pF	2.5 kV峰值 1,000 VRMS CAT II	600 VRMS CAT II、 300 VRMS CAT III	10 到 25	否
P6015A	3 m	1000X	75 MHz	4.0 ns	100 MΩ / 3 pF	20 kV	不适用	7 到 49	否

P5122

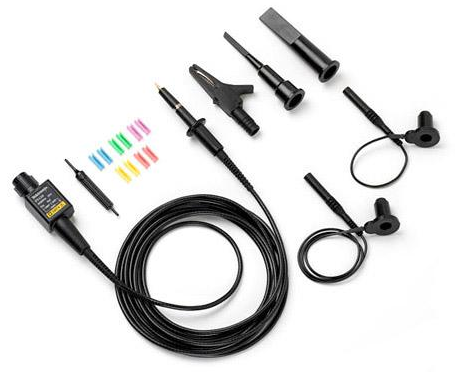

用于TPS2000 和THS3000 系列示波器的100X 高压探头。
附件：大型伸缩式钩式端部、带钩式端部的引线、带鳄鱼夹的引线、调整工具、使用手册。
