日置 RM3548 便携式微电阻计

日置 RM3548 便携式微电阻计
日置 RM3548 便携式微电阻计测量大型变压器·马达，电源设备内的导通电阻
测量大型变压器或马达的电阻，电源设备内的配线，汇流排·连接部分的电阻等，为了更精确的测量低电阻，可使用1A的大电流以0.1μΩ的分辨率进行测量。
日置 RM3548 便携式微电阻计汽车的接地线*或飞机机体焊接/铆接部分的导通确认
使用测量电流300mA(300mΩ量程)，能确认汽车的接地连接*或飞机机身的熔接/铆接部分。
*规定道路运输车辆的安保基准的明细告示(【2009.10.24】附属110(对电气汽车以及电气混合动力车的高压，保护乘客安全的相关技术标准))
维护保养/大型设备的检查等最适用的外形

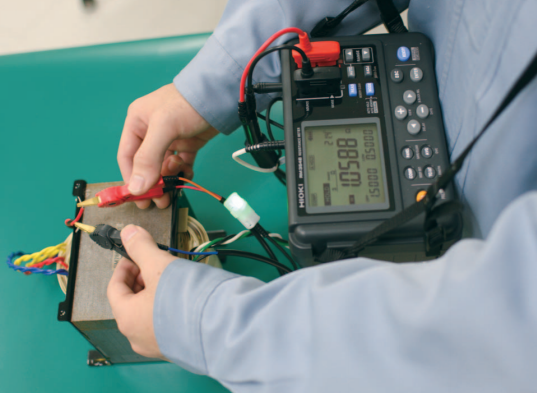

可使用标配挂绳，套在脖子上将电阻计悬挂于身体前方，双手持探头进行测量。电源为8节5号干电池，普通状态测量可使用约10小时。
(根据测量条件不同使用时间有所变化)

自动保持，自动存储
只要探头接触被测物，就能自动保持/记录，配备自动存储功能。无需按钮操作，等数值稳定后，会自动记录。
触手可及的比较器指示灯
比较器指示灯安装于探头附近，如此一来，即便在测量中也能对结果判断一目了然。

无需调零
无需调零即可达到规定精度。接通电源，即可测量。
耐压性能大幅提高
过电压最大可保护到 70V。可防止直接接入充电中的电荷或受电感的逆变功率影响所引起的故障。
OFF SET电压补偿(OVC)功能
不同金属的连接部分会产生热电动势。当热电动势过大时，会引起测量误差。OFF SET电压补偿功能(OVC)可减轻热电动势的影响，更高精度的进行测量。
长度换算功能
设置每1m的电阻值时，电阻值可换算为长度。此功能在线缆的库存管理，PCB的焊盘长度推测时十分便利。

温度上升试验中便利的温度换算功能和间隔测量
从所测量到的电阻值和周围温度，可换算出上升温度(Δt)并进行显示。特别是在电机马达或变压器评估时，需要确认通电后的最高上升温度。使用间隔测量功能，可从测量开始时以指定的间隔进行测量。因为主机具备记录功能，对于推算最高温度较为容易。
*温度换算功能，无法与温度补偿功能、长度换算功能同时使用。

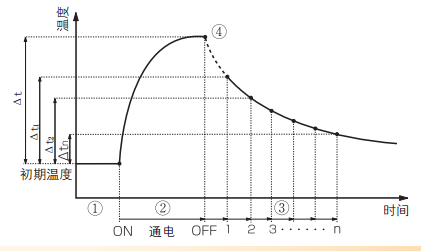

① 在电机马达，变压器完全与室温融合的情况下，测量通电前的电阻值(R1)，以及周围温度(t1)，将数值输入主机
② 将测试线从被测物上取下
③ 通电OFF后，再给被测物接上测试线，使用间隔存储功能测量并记录每隔一段时间的温度上升值(Δt1～Δtn)。
④ 结合测得温度数据(Δt1～Δtn)、推算最高温度上升值(Δt)。

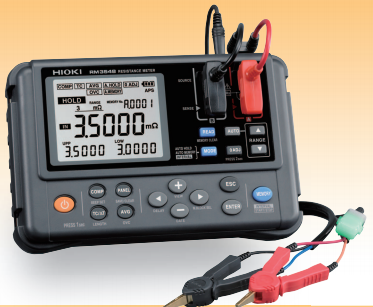

日置 RM3548 便携式微电阻计特点
可测量μΩ到MΩ的高精度便携式微电阻计
● 基本精度0.02%，最小分辨率0.1μΩ，最大测试电流1A
● 可测范围0.0μΩ（测试电流1A）~3.5MΩ
● 仅需将探头接触被测物，即可简单记录，最多1000个数据
● 通过间隔测量，可采集温度上升实验中的数据
● 便携式，适用于维修保养以及大型产品的检查
日置 RM3548 便携式微电阻计技术参数

电阻测量量程	3 mΩ (最大显示3.5000 mΩ, 分辨率0.1 μΩ)～3 MΩ量程 (最大显示3.5000 MΩ, 分辨率100 Ω), 10档切换 基本精度: ±0.020 % rdg. ±0.007 % f.s.
测量电流	[3mΩ量程时] DC 1A～[3MΩ量程时] DC 500 nA
开路端口电压	最大DC 5.5 V
温度测量	-10.0～99.9℃, 基本精度: ±0.50℃ (和温度探头Z2002的组合精度)
测量速度	固定
显示更新率	电阻测量无OVC时：约100ms，带OVC时：约230ms
功能	温度补偿功能，温度换算功能，偏移电压补偿功能（OVC），比较器（ABS/REF%），长度换算，判断音设置，自动保持，省电功能（APS）
存储功能	存储个数：（手动/自动）最多1000个，（间隔）最多6000个 间隔：0.2～10.0s (0.2s步进) 存储数据的获取：显示，U盘（CSV，TXT文件）
其他功能	比较值，面板保存/读取，USB通讯（通过连接计算机，RM3548的内存相当于固定在计算机中的大容量存储器等级）
电源	5号碱性干电池（LR6）×8,连续使用时间：10h（在我司设置的条件下） 额定功率: 5 VA
体积及重量	192W × 121H × 55D mm, 770g
附件	夹型测试线L2107×1, 温度探头Z2002×1,5号碱性干电池（LR6）×8，使用说明书×1, USB连接线(A – 迷你B 型) ×1, 背带×1,保险丝×1

日置 RM3548 便携式微电阻计选配件
夹型测试线L2107 A:130 mm, B:83 mm, L:1.1 m
4端子测试线 9453 A:280 mm, B:118 mm, L:1.36m
调零板 9454：用于9461或9465
针型测试线 9465-10：标准附件, 2叉-探头之间:80cm (红）140mm (黑，最长550mm), 线长: 1.9m
大夹型测试线 9467：2叉-探头之间:30cm, 线长: 1.1m (非CE标记产品)
针型测试线 9772：2叉-探头之间:80cm (红）140mm (黑，最长550mm), 线长: 1.9m
比较器判断灯 L2105：RM3544/3548系列用，2m
温度探头 Z2002：RM3548用，100mm
