WRH-I软化击穿试验仪

WRH-I软化击穿试验仪是参照IEC60681-6:1996和GB/T4074.6-2008标准要求而设计，是检测漆包扁线的专用试验仪器之一，可用于 IEC 、GB 、NEMA、JIS等标准中所规定的漆包扁线热性能试验。

WRH-I软化击穿试验仪是由电机、传动系统、负荷、加热系统、冷却装置、控制系统及附件构成。
 传动系统由连轴器、丝杆、螺母、杠杆等组成。在整个试验中将完成负荷的上升和下降，以完成对试样间施加里力的作用。
 加热系统由加热管、热电偶、温控表、等组成。在整个试验中将完成对试样间施加温度和温度控制。
 冷却装置在整个试验中将完成对加热模块的快速冷却（升温法），以便能快速地进行下一个试验。
 控制系统全部用大规模数字集成电路组成，性能稳定，它主要由试验电压发生电路、热击穿检测电路、电机执行电路、冷却执行电路组成。在整个试验中将完成预热、试验时间（定温法）、升温速率、自动冷却（升温法）、自动加负荷、热击穿检测及击穿后电机自动卸负荷。 负荷是在试验中能对试样施加力而使用的

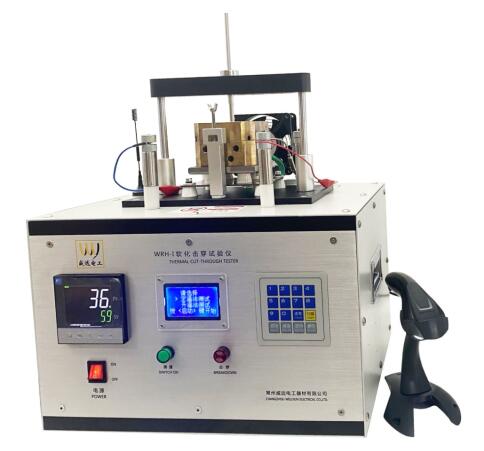

WRH-I软化击穿试验仪
1.电源： AC 220 V / 50 Hz；
 2.功率：2000 W；
 3.最高试验温度：600 ℃；
 4.定温法试验电压 ：100V±10%；
 5.升温法试验电压： 115V ±10%；
 6.检测灵敏度 (定温法)：5mA ±0.5mA；
 7.检测灵敏度(升温法：20 mA±0.5mA；
 8.两试验间短路电流（AC)：<50mA；
 9.控温精度：1 ℃；
 10.试验时间：10～9999 S；
 11.升温速率(升温法)： 0-10 ℃/min；
 12.加热模具两线槽交角度：90°±5°；
 13.指示温度与试样交叉点温度误差：<2℃；
 14.加热模具尺寸：约L100×W100×70mm；
 15.砝码标配：34N×1、18N×1、17N×1、8N×1、3.5N×1、1.2N×1、0.45N×1、0.25N×1、0.15N×1；
 16.仪器尺寸及重量：约L470×W330×H530mm 约26.2KG.
 17.工作环境：温度:0-30℃;相对湿度:≤85%
