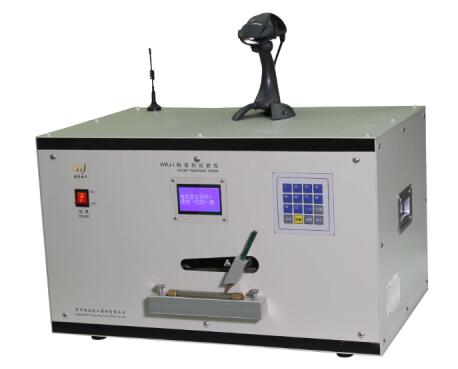

WRJ-I耐溶剂试验仪

WRJ-I耐溶剂试验仪

 WRJ-I耐溶剂试验仪是参照IEC60851-4:2005和GB/T4074.4-2008标准要求而设计,耐溶剂试验仪是检测漆包圆线及扁线的专用试验仪器之一，使用于直径0.25㎜以上漆包圆线，也可以用于扁线 。符合 IEC 、GB 、NEMA标准中所规定的漆包铜圆线耐容剂试验。

 本仪器由减速电机、传动系统、夹线机构、配重、控制系统及附件构成。传动系统由同步带、轮、丝杆、螺母、滑块等组成。在整个试验中将完成以铅笔尖（5±0.5）N的压力沿漆包线表面缓慢推移。夹线机构由支撑平台、活动试样支撑台等组成。在整个试验中将完成对试样的牢固夹紧。控制系统由电机执行电路、行程控制电路等组成。在整个试验中将完成电机的控制，行程的控制及复位。

 技术指标
 1.电 源：AC 220 V 50 Hz
 2.功 率：100W
 3.试验用的铅笔和试样的夹角：60°±5°
 4.沿铅笔方向的力：5N±5%
 5.铅笔移动距离：＞60mm
 6.铅笔移动速度： 400±40mm/min
 7.溶剂显示温度与实际温度的差： <3℃
 8.外形尺寸：L610 ×W430 × H380 mm
