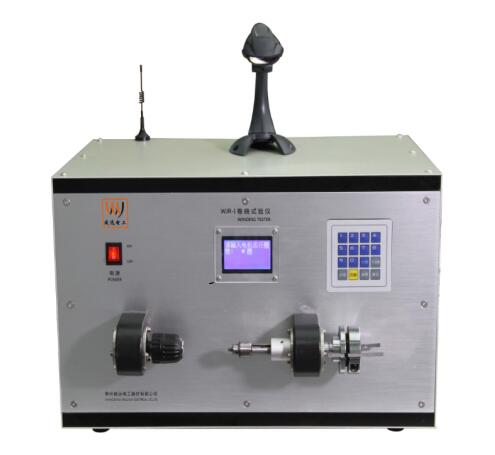

WJR-I卷绕试验仪

WJR-I卷绕试验仪
WJR-I型卷绕试验仪是是参照IEC60851-3：2009和GB/T4074.3-2008标准要求而设计，是检测漆包圆线漆膜附着性能的主要仪器之一，是生产、使用漆包圆线企业的重要检测仪器，可用于 IEC 、GB 、JISC标准中所规定的漆包圆线试验方法。仪器使用范围Φ(0.16~1.6)mm漆包圆线和绕包圆线。

WJR-I卷绕试验仪采用高机械性能电机，具有精度高、噪声低、振动小、运行可靠等特点。控制电路采用单片机控制，具有设置方便稳定之特点。本仪器由减速电机、传动系统、夹线机构、控制系统、 附件构成。传动系统由同步带轮、同步带、输出轴等组成。在整个试验中将完成卷绕。夹线机构由大夹头和小夹头等组成。在整个试验中将完成对试样的牢固夹紧。控制系统由电机执行电路、计数电路等组成。在整个试验中将完成电机的控制，计数以及试验完成自动停止。

1. 电源： AC 220V 50 Hz
2. 功率：200W
3. 卷绕速度：1～3r/s
4. 计数显示： 0~999r
5. 外形尺寸及重量：L610×W500×H380mm 30KG

WJR-I卷绕试验仪当打开卷绕试验仪工作电源时，所有控制电路电源接通，电路处于工作等待状态。设定所需扭转圈数,按启动键，卷绕开始，当运行至所设定的卷绕圈数后，电机自动停止。
