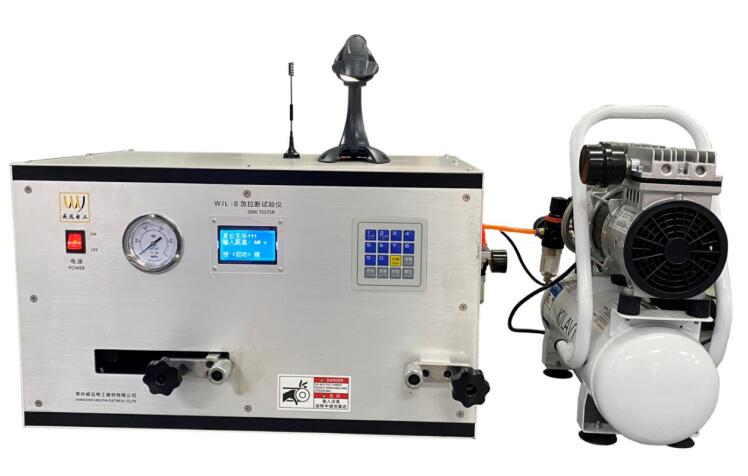

WJL-II 急拉断试验仪
WJL-II 急拉断试验仪是参照IEC60851-3:2009和GB/T4074.3-2008标准要求而设计，是检测漆包圆线的专用试验仪器之一，可用于 IEC 、GB 、NEMA标准中所规定的漆包圆线急拉性能试验。
本仪器采用气泵储存能量，通过气泵的压缩量来实现改变急拉速度的目的。
本仪器由行程电机、传动系统、气缸、电磁阀、夹线机构、控制系统及附件构成。
传动系统由电机、齿轮、丝杆、螺母、滑块等组成。
控制系统由单片机控制，完成电机执行电路、急拉电路、行程控制电路、调速电路、保护电路等组成。在整个试验中将完成电机的控制，行程的调节，急拉速度的设定，急拉以及在电机失控时对整个仪器的保护。

WJL-II 急拉断试验仪技术指标
1.检测范围:直径≤1.00mm漆包圆线(1.60mm需订制）
2.电 源: AC 220 V 50 Hz
3.功 率:500W
4.两夹具的起始距离:250±1mm
5.活动夹具移动最大距离:150mm(需定拉伸可定制）
6.最大工作压力 0.6Mpa
7.自由长度:250 mm
8.急拉行程:60%
9.急拉速度:GB ：≥ 3m / s
NEMA ：3.7-4.9 m / s （可选）
JIS ：4m/s （可选）
10.外形尺寸: L680×W470×H390mm
11.净重：40KG

当打开急拉断试验 仪工作电源时，所有控制电路电源接通，电路处于待机状态。显示屏显示复位完毕，如定拉伸可输入所需急拉的百分比，10%-60%距离可调（带定拉伸需特殊订制）。然后按急拉键，急拉开始。
