CPM-374充电板衰减监测仪材料静电衰减期测试

CPM-374充电板衰减监测仪材料静电衰减期测试

在充电板模式下可以测试材料的静电衰减时间。CPM-374充电板尺寸为150mm x 150mm，电容为20pF。在该充电板上施加一定的电荷量(通过电压表示)，然后测试材料把这些电荷导入大地所需的时间。注意！最高测试电压+/-1000V

CPM-374充电板衰减监测仪平整材料静电衰减期测试

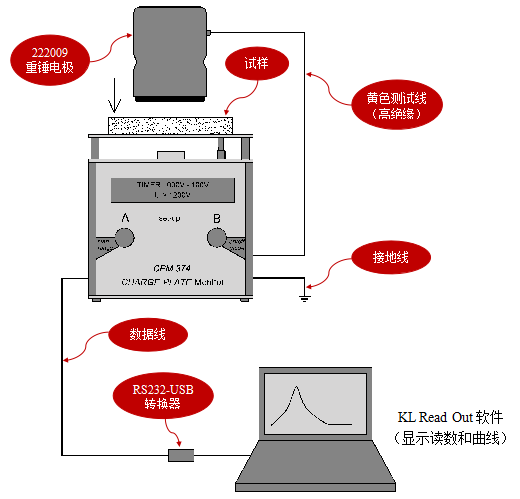

根据IEC 61340-2-1方式二测试平整材料的静电衰减时间，按下图安装测试设备

CPM-374充电板衰减监测仪安装及测试步骤：
1）把试样放置到CPM-374仪器充电极板上，仪器调到PLATE模式测试试样本身是否带有电位
2）用黄色绝缘测试线连接222009重锤电极到CPM-374仪器背部的接地孔（15）
3）CPM-374仪器背部接地孔（16）接地
4）CPM-374仪器通过RS232-USB转换器连接笔记本电脑（台式机可以直接插到DB9端口）
5）把仪器调到充电板模式（Charge Plate Mode），按第4章节描述设置开始电压和结束电压
6）在电脑软件界面选择CPM-Mode，点击“Start Measure”开始测试
7）当仪器屏幕显示U > 1200V后，把222009重锤电极放到试样上，放置时保持动作平缓
10）当充电板上电压降到所设定的结束电压后，计时停止
11）接着仪器测试材料上残留电压（Offset）
13）测试结束后可以在软件界面查看衰减曲线及保存数据

CPM-374充电板衰减监测仪，德国KLEINWAECHTER
