 对于管材、细小或非规则物体应采用钳形电极夹住试样进行测试，这种方式符合SAE J1645静电衰减测试规范。

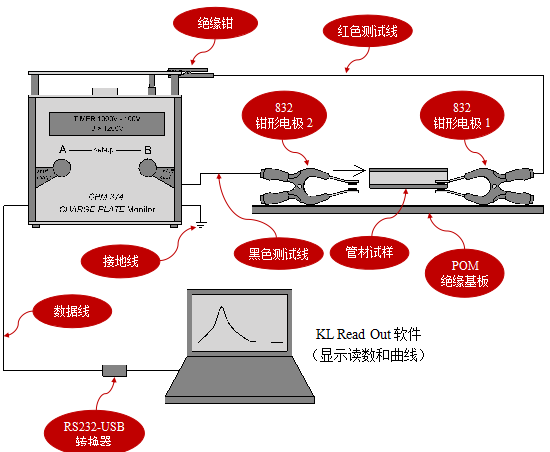

 德国KLEINWAECHTER CPM-374管材及细小材料静电衰减期测试安装及测试步骤：
 1）把配套绝缘钳夹在CPM-374仪器充电板上
 2）用红色测试线连接绝缘钳和832钳形电极1
 3）把试样放置在绝缘基板上（基板要求3mm厚，10TΩ阻值以上）
 4）用832钳形电极1夹住试样一端
 5）把832钳形电极2连接到CPM-374仪器背部接地孔（15），仪器接地孔（16）接地
 6）CPM-374通过RS232-USB转换器连接笔记本电脑（台式式机可以直插入DB9端口）
 7）CPM-374开机并调到PLATE模式，检查试样本身是否带有电位
 8）然后把仪器调到充电板模式（Charge Plate Mode），按第4章节描述设置开始电压和结束电压
 9）在电脑软件界面选择CPM-Mode，点击“Start Measure”开始测试
 10) 当仪器屏幕显示U > 1200V后，把832钳形电极2夹到试样另一端或要求的测试点
 11) 当充电板上电压降到所设定的结束电压后，计时停止
 12) 接着仪器测试材料上残留电压（Offset）
 13) 测试结束后可以在软件界面查看衰减曲线及保存数据

 注意！CPM-374充电板衰减监测仪时间分辨率为0.1秒，如果衰减时间小于0.1秒或发生硬接地情况，有可能造成仪器屏幕显示错误，这时需要先关机然后重新开机。
