MJOLNER200双接地微欧表

MJOLNER200双接地微欧表

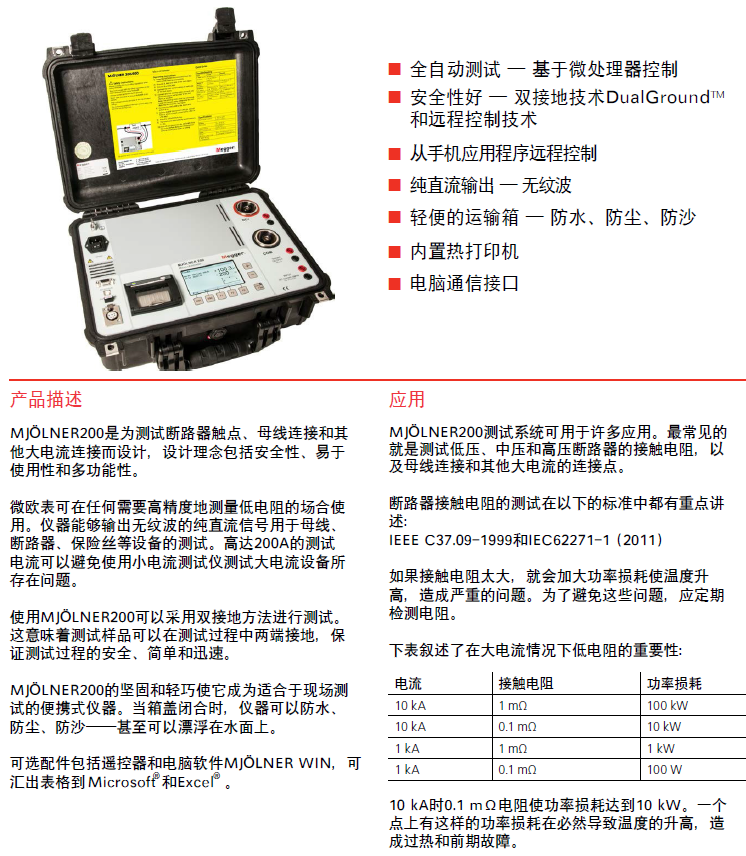

MJOLNER200双接地微欧表是为测试断路器触点、母线连接和其他大电流连接而设计，设计理念包括安全性、易于使用性和多功能性。

MJOLNER200双接地微欧表可在任何需要高精度地测量低电阻的场合使用。仪器能够输出无纹波的纯直流信号用于母线、断路器、保险丝等设备的测试。高达200A的测试电流可以避免使用小电流测试仪测试大电流设备所存在问题。

使用MJOLNER200双接地微欧表可以采用双接地方法进行测试。这意味着测试样品可以在测试过程中两端接地，保证测试过程的安全、简单和迅速。

MJOLNER200的坚固和轻巧使它成为适合于现场测试的便携式仪器。当箱盖闭合时，仪器可以防水、防尘、防沙——甚至可以漂浮在水面上。可选配件包括遥控器和电脑软件MJÖLNER WIN，可汇出表格到Microsoft 和Excel 。

MJOLNER200测试系统可用于许多应用。最常见的就是测试低压、中压和高压断路器的接触电阻，以及母线连接和其他大电流的连接点。断路器接触电阻的测试在以下的标准中都有重点讲述：
IEEE C37.09-1999和IEC62271-1 (2011) 如果接触电阻太大，就会加大功率损耗使温度升高，造成严重的问题。为了避免这些问题，应定期检测电阻

10 kA时0.1 mΩ电阻使功率损耗达到10 kW。一个点上有这样的功率损耗在必然导致温度的升高，造成过热和前期故障。

MJOLNER200双接地微欧表特点

全自动测试 — 基于微处理器控制
安全性好 — 双接地技术DualGround™和远程控制技术
纯直流输出 — 无纹
从手机应用程序远程控制波
轻便的运输箱 — 防水、防尘、防沙
内置热打印机
电脑通信接口

1. 接地端
2. 主电源插口
3. 主电源开关
4. 温度传感器接口：此接口是用于连接温度探针作温度补偿。
5. USB接口：用于电脑和MJÖLNER Win通信
6. 数据记录器：端口用以连接U盘进行数据记录。结果可以用Excel查看。
7. 远程控制接口：远程控制电流值，测量开始/停止和打印输出功能。
8. 打印机
9. 菜单控制按键
10. 带状态指示LED的开始/停止按键
11. 设置测试电流和所有菜单选项
12. DC- 电流输出
13. 感应端
14. DC+ 电流输出
15. 负载输出
16. 电流夹感应输入

MJOLNER200双接地微欧表应用实例
断路器测试，断路器触点，测试断路器连接测试，母线测试，母线连接点测试，连接测试
所有需要测试电阻的大电流场合
开关，隔离设备。安全接地连接。焊点，熔丝，电缆

许多电力公司规定在变电站发生故障时要保持安全接地的位置，因此，MJÖLNER200在设计时考虑到了这种限制。

在变电站进行测试的时间应该尽量缩短，注意力应集中在测试上而不是设备上。
两侧接地测试方法 DualGround™ 适用于所有断路器，下表是MJÖLNER200与另一台Megger仪器配合使用时的功能
