泰克Tektronix TPS2024B数字存储示波器

发布时间:2019-11-26 21:05:48 作者:深圳君达 阅读: 14572 次
泰克Tektronix TPS2024B数字存储示波器 泰克Tektronix TPS2024B数字存储示波器 具有高达 200 MHz 的带宽和 2 GS/s 采样率,可在多种困难环境中安全地进行浮动或差分测量。 TPS2000B 数字存储示波器

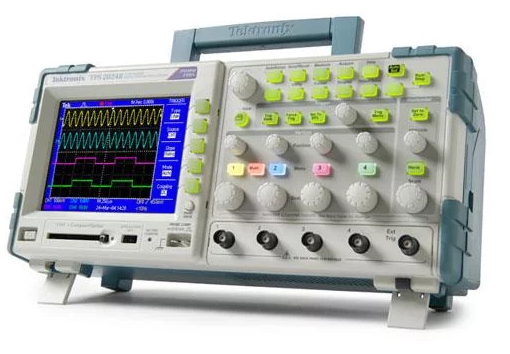

泰克Tektronix TPS2024B数字存储示波器
泰克Tektronix TPS2024B数字存储示波器具有高达 200 MHz 的带宽和 2 GS/s 采样率,可在多种困难环境中安全地进行浮动或差分测量。 TPS2000B 数字存储示波器系列具有多达 4 个隔离通道以及电池供电的便携式设计,让您快速准确地应对电子和电源系统领域面对的挑战,所有设计都保证您的安全

泰克Tektronix TPS2024B数字存储示波器特点优势
四个隔离通道:安全方便地进行 4 通道浮动测量,包括 3 相电源测量。
数字实时采样:所有时间所有通道上至少 10X 过采样准确捕获信号。
专用前面板旋钮:通过前面板控件可缩短学习时间,让更多时间放在任务上。
前面板 CompactFlash™ 端口:快速储存和传输您的波形。
可热插拔电池组:最多 8 个小���连续电池工作,随处可以开展工作**。
重仅 2.7 公斤(6 磅):重量很轻的紧凑型设计方便在实验室之间搬运或者将其带到现场。
电源测量和分析应用模块(可选);快速自动测量真实功率和视在功率、相角、谐波和开关损耗。
个人计算机互联性:通过 RS-232 端口和附带的 USB 适配器电缆轻松连接个人计算机;使用 NI LabVIEW SignalExpress 软件控制示波器、记录数据并将结果简单地进行传输和存档。
**标配一块电池。 每块电池提供 4 小时连续工作。
泰克Tektronix TPS2024B数字存储示波器特性和优点
100 MHz 和 200 MHz 带宽
高达 2 GS/s 的实时采样率
2 条或 4 条全面隔离和浮动通道,外加隔离外部触发
在安装两块电池时可以连续工作 8 小时,电池可以热插拔,几乎不受交流电源限制
选配电源分析应用软件,以其合理价位提供了最广泛的电源测量功能
使用 OpenChoice® 软件或集成 CompactFlash® 大容量存储器,可快速编制和分析测量结果
所有型号的 FFT 标配
高级触发可以迅速捕获感兴趣的事件
传统模拟式旋钮和多语言用户界面,操作简便
通过自动设置菜单、自动量程、波形和设置存储器以及内置的上下文相关帮助实现快速设置和操作
带背灯的菜单按钮,视觉清楚
11 种最关键的自动波形测量功能
泰克Tektronix TPS2024B数字存储示波器应用
工用电源设计、调试、安装和维护高级电子设计、调试、安装和维护汽车设计和测试教育
泰克Tektronix TPS2024B数字存储示波器
功能 TPS2012B TPS2014B TPS2024B
隔离通道 2 4 4
带宽*5 (MHz) 100 100 200
各通道取样速率 (GS/s) 1.0 1.0 2.0
记录长度 2.5k 点
显示器 (1/4 VGA LCD) 彩色
电池工作情况 两个热插拔电池组的容量
一个标配电池组提供 4 小时电池工作时间
选配的第二个电池组将电池工作时间延长至 8 小时
通过热插拔充电电池,可实现不间断的电池工作
自动测量 11
隔离外部触发输入(阻抗隔离)
垂直分辨率 8 位(常规或平均值)
垂直灵敏度 使用经校准的微调时所有型号均为 2 mV 至 5 V/div
直流垂直精度 ±3%
垂直缩放 垂直扩展或压缩动态或停止波形
最大输入电压 (1 MΩ) 300 VRMS CAT II(从 BNC 信号到 BNC 外壳)
浮动电压 600 VRMS CAT II(从 BNC 外壳到 BNC 信号)
位置范围 2 mV 至 200 mV/div ±1.8 V
>200 mV 至 5 V/div ±45 V
带宽限制 20 MHz
线性动态范围 ±5 div
时基范围 5 ns 至 50 s/div 5 ns 至 50 s/div 2.5 ns 至 50 s/div
时基精度 50 ppm
输入阻抗 1 MΩ ±2% 并联 20 pF
输入耦合 交流、直流、GND
水平缩放 水平扩展或压缩动态或停止波形
FFT 标配
RS-232,Centronics 并行端口 标配
个人计算机互联性 标配
集成的 CompactFlash® 大容量存储器 标配
功率测量 选配软件包提供瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt 和 di/dt 光标
