徕卡GeoMoS CH自动化监测系统高速公路边坡的应用

徕卡GeoMoS CH自动化监测系统高速公路边坡的应用

广西某高速公路边坡项目位于高速公路北侧，由于当地经常受恶劣天气影响，该区域存在山体滑坡隐患，将影响到高速公路的车辆行驶。为了加强对该区域边坡安全的监测，加强对边坡隐患点的监测，科学、客观、精准获取监测数据，做到有突发情况能及时发布预警信号并快速有效应对，客户选择徕卡GeoMoS CH自动化监测系统进行公路边坡监测。

二、项目难点
1、监测现场滑坡体区域较大，监测点布设要能反映变形体的特征；
2、监测区域坡度较大，对测站点的位置选择要求比较高；
3、由于附近居民较多，为防止被盗和破坏，对系统保护要求很高。

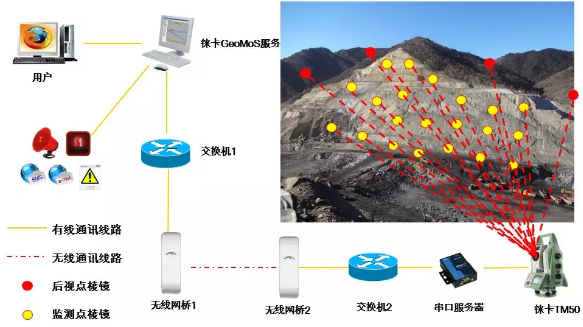

三、系统组成
该项目采用徕卡GeoMoS CH自动化监测系统对边坡进行安全监测。徕卡GeoMoS CH自动化监测系统可以实现全天自动化监测，具有精度高、效率高、全自动化等优势。采用1台徕卡TM50精密监测机器人+徕卡GeoMoS CH进行。徕卡TM50测量机器人具有测角精度0.5‘’和独特的9.4’小视场角技术，专业应对高精度精密监测；徕卡GeoMoS CH采用专业规范的核心算法，自动化监测无需人工干预，黑匣子模式保证监测数据不落地，保证数据的真实有效。该项目的通讯系统采用GPRS通讯，保证数据的实时性和稳定性；供电系统采用220VAC市电。在边坡附近居民区的稳固房顶安置基准站，在桥墩、边坡体布设了33个监测点，设置了4个基准点进行实时监测。

徕卡GeoMoS自动化监测系统有如下特点：
1)自动化监测无需人工干预，监测数据不落地，保证数据的真实有效；
2)可实现24小时不间断监测，克服传统测量方法的不足，节约了大量的人力和物力成本；
3)实时进行数据处理、数据分析、报表输出及提供图形等，真实直观反映点位变化。
4)远程监控，自动预警，邮件、短信、自动备份保护等多种预警方式可供选择，保证了人员安全。

四、运行成果
该监测项目系统运行后，高精度的边坡变形体变形数据（监测精度能够达到毫米）达到最初的监测要求，客户对监测成果表示满意。徕卡监测机器人为相关单位提供精准的监测数据，作为边坡的安全状况的评估依据，有效保障了高速公路车辆行车安全。
