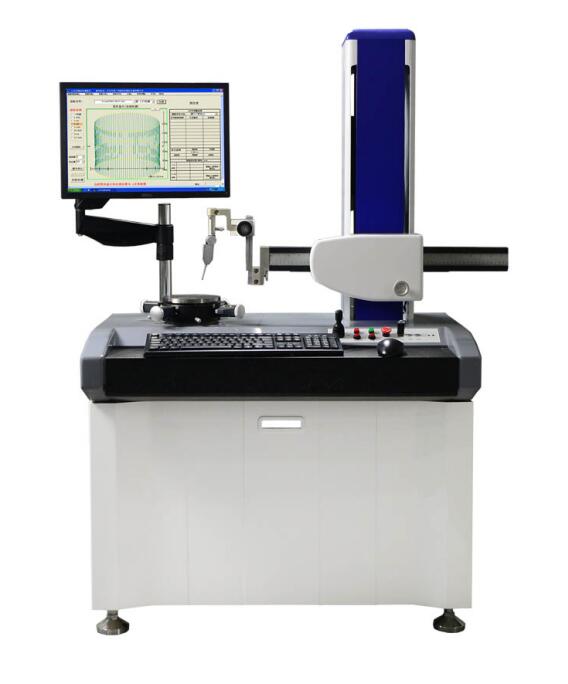

CA3194圆柱度仪

CA3194圆柱度仪技术方案

仪器测量原理
采用半径测量法，工件旋转式。采用高精度气浮主轴作为基准；运用进口精密圆光栅、精密电感位移传感器和计算机组成。对被测工件进行计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；测量软件采用基于中文版Windows操作系统平台的CA系统测量软件，完成数据采集、数据处理及打印输出等工作。
CA3194圆柱度仪测量功能
圆柱度仪、圆度、直线度、同轴度、同心度、跳动量、垂直度、平行度、平面度、表面波纹度(Wc、Wp、Wv、Wt、Wa、Wq)、频谱分析、波高分析等。
圆度评定方式(4种)：最小区域法、最小二乘法、最小外接圆法、最大内切圆
圆度滤波方式：1、1-500、1-150、1-50、1-15、15-500
波纹度滤波方式：3-16、3-17、15-500、17-100
滤波形式：高斯（ISO标准）
CA3194圆柱度仪技术亮点
采用高精密气浮主轴，永不磨损，保持长久精度
采用高精密气浮立柱，永不磨损，保持长久精度
数据采集运用进口精密圆光栅、准确度高，稳定性好
部分圆弧亦可测量处理
自动识别轮廓间断，自动或手动剔除功能
软件支持中英文一键切换
支持winXP、win7系统
公差任意设置，超差数据颜色标识表示，各种打印报告任客户选择

CA3194圆柱度仪技术参数

项目		参数
测量范围	最大直径	ф400mm
	最小内径	ф5mm
	最大高度	550mm
主轴精度	径向误差	±(0.025+5H/10000)μm
	轴向误差	±(0.02+6X/10000)μm
回转轴线与Z轴导轨平行度		2μm/400mm（母线基准）
工作台	台面直径	φ200mm
	回转直径	φ400mm
	承载重量	60Kg
	调整范围	调偏心±2mm ; 调水平±1°
	旋转速度	0-12 rpm
立柱	直线度（窄范围）	0.5μm /100mm
	直线度（全范围）	0.8μm /400mm
水平臂	水平移动距离	180mm
	移动速度	0.5-6mm/s 或手动
传感器	量程	500μm (半径差)
	分辨率	0.005μm
	测针形状	φ2mm宝石球测头（有更多直径可选择）
	测力	1-12g
数据采集		进口光栅14400点/周
放大倍率		任意至最大20万倍
气源压力		0.45～0.80Mpa
电源Power		AC 220V±10%  50Hz
环境要求Environmental conditions		温度(T)：10～30℃；相对湿度(RH)：＜85%

CA3194圆柱度仪主要配置

部件名称	项目名称
机械部分	主机仪器架
	大理石工作台面
	高精密气浮主轴
	气浮立柱系统
	横导轨移动装置
	调心调平工作台	台面直径Ф180mm、台面高度50mm
		调整范围：调偏心±2mm ; 调水平±1°
	精密三爪卡盘		外尺寸装夹范围：ф1 mm ~~ф81mm
			内尺寸装夹范围：ф31 mm ~~~ф70 mm
空气过滤系统
电器部分	电器控制系统
	进口旋转圆光栅编码器
	电感传感器
	电脑
	HP喷墨打印机
	测量软件
标准件	标准玻璃半球
	椭圆标准件
	圆柱标准器

使用要求
空压机气源压力：0.45～0.80Mpa
空压机气源流量：≥0.2m3/min
功率需求：约500W；交流220V±10%，50Hz
环境要求：温度：10～30℃；相对湿度：＜85%
安装地点无明显振源
单独地线

安装、验收
1、安装与培训
1.1我公司负责在用户现场对设备行进安装和调试；
1.2在设备安装调试时对买方技术人员进行理论、实际操作及维修等培训，使用户技术人员掌握设备操作，能熟练使用设备进行检定工作，保证设备正常运行并能排除设备的一般故障和特殊保养。.
2、验收
2.1验收标准：按现行国家检定规程以及合同技术协议为准。
2.2验收项目：核对该设备的供货清单，如有漏项和短缺，我司负责免费补齐。

售后服务
质保期：设备安装验收合格之日起12个月内，但不超过发货之日起15个月。
质保期内：实行“三包”政策，公司负责为用户免费提供计量测试技术咨询服务。
质保期外：我公司提供终身优惠服务和技术支持，设备出现故障需要修理时，所换零件按成本价收取。我司有备品备件库，终身负责为用户以成本价提供备品备件服务。
服务响应时间：接到故障请求电话后，5小时内回应，我司通过电话、微信或邮件的方式指导买方排除故障；若故障仍不能排除，将在72小时内派技术人员上门解决问题。
