德尔格油检测管应用范围
该产品用途为确定压缩气体尤其是压缩空气中油的浓度。
测量范围：0.1mg/m3, 0.3mg/m3 , 0.5mg/m3 , 1.0mg/m3 .
最小检出限：

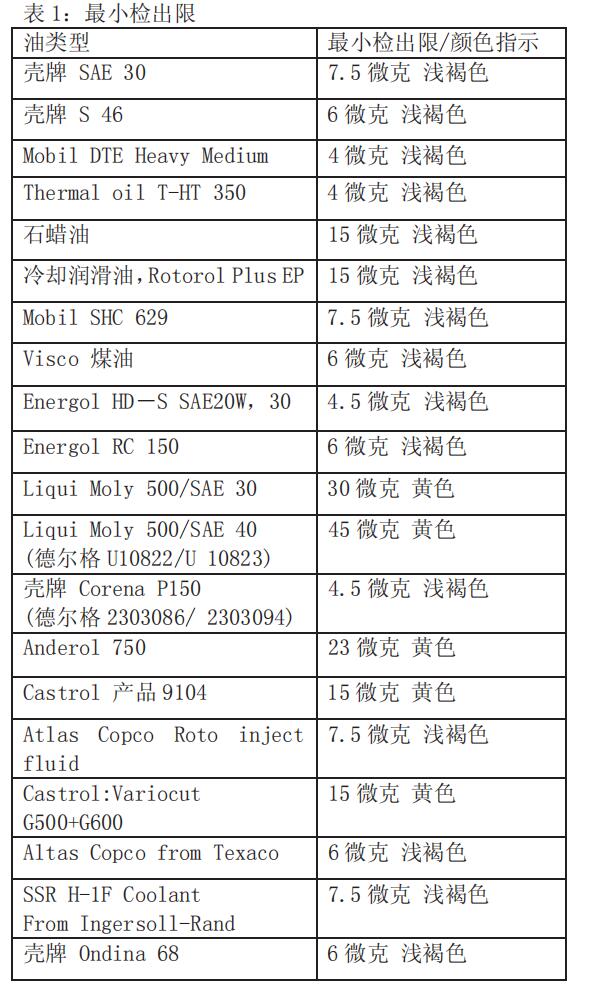

表 1 列示出所使用的油的最小检出限。 其他油类的最小检出限承索即予。
颜色变化：白色――>浅褐色或黄色
环境条件：
－温度： 10－30℃
－压力： 仅适用于经过减压的压缩空气
－湿度： 见表 2。

德尔格油检测管要求：
－ 检 测 管仅与 压 缩 空 气 质 量 检 测 仪 Aerotest D20700，Aerotest Light 和 Aerotest Simultan 配合使用。请特别注意 Aerotest Simultan 使用说明的提示。一般来讲应注意 Aerotest 产品的使用说明。
－空气中油含量的测量结果仅适用于经过减压的压
缩气体（空气）样本。测试必须在同样的系统（机器、压缩机等）条件下进行。
－当评价整体系统中压缩气体（空气）中油浓度时，
要注意由于时间不同测试位置不同可能会出现油浓度差异。这是由于部件表面的吸附和解吸附作用。

德尔格油检测管测量和评价
－将压缩空气质量检测仪 Aerotest 与压缩机、压力瓶或压力管道连接。
－用压缩气体（空气）样本冲洗 Aerotest。
－将 Aerotest 的流速设置为 2L/min。
－用开管器打开检测管的两端。
－将检测管稳稳地插入 Aerotest 管子固定器。箭头指向为气体样本的流动方向。
－启动秒表。

插入检测管后，不要重设流速。
－根据表 3 的评价参考值确定合适的测量时间。
－完成一次测试后，取下检测管并在两个黑点之间的指示点折弯管子令其内部的安瓿瓶折断（小心安瓿瓶中含浓硫酸）。
－令安瓿瓶中的液体流过指示区。用泵抽吸气体直至约 10 毫米宽的指示层被安瓿液体覆盖。
－等待 1 分钟然后观察指示层。如果没有颜色变化，则压缩气体（空气）样本中的油含量低于最小检出限，低于评价参考值 0.1mg/m3 , 0.3mg/m3 , 0.5mg/m3, 1.0mg/m3 。

Aerotest Simultan
Aerotest Simultan 自动设定气体流速为 4L/min。
测量步骤和评价
－将压缩空气质量检测仪 Aerotest Simultan 与压缩机、 压力瓶连接。
－请遵照 Aerotest Simultan 的使用说明。
－用开管器打开检测管的两端。
－将检测管稳稳地插入 Aerotest 相应通道（标有“油”）。
－启动秒表
－根据表 4 的评价参考值和油类型确定合适的测量时间。

交叉灵敏度
尽管灵敏度不同，其它有机化合物也能被显示出来。
避免皮肤接触检测管内的东西。
确保管内物质正确保存。

额外信息
检测管的包装上印有定购号、有效期、储存温度和序列号。
当您向德尔格咨询时请提供产品的序列号。
