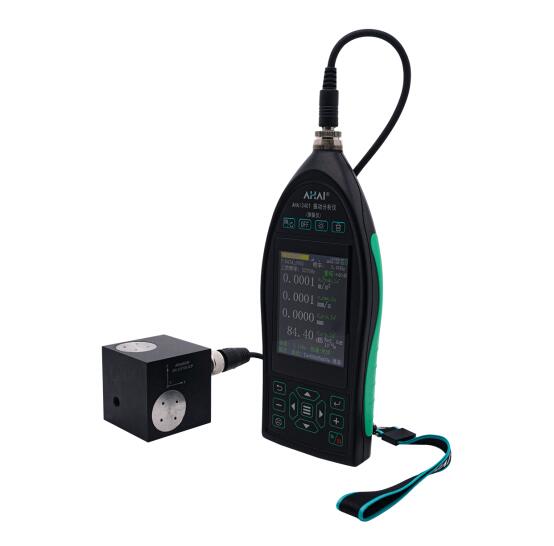

AHAI3401四通道振动分析仪
AHAI3401四通道振动分析仪
AHAI3401四通道振动分析仪是一种采用数字信号处理技术的手持式四通道振动分析仪，它能测量环境振动、全身振动、手传振动、设备振动等。既能测量振动信号的加速度、速度、位移，又可以对振动信号进行1/3倍频程频谱分析、FFT分析等功能。较原有的AWA6258三轴向振动分析仪在频率范围和测量范围等技术性能上有较大的提升。同时在人机工程上也进行了改进，如外观上更符合人体工程学，方便手持操作；采用了彩色大液晶显示屏，操作界面进行了重新设计，让操作和使用更加便捷等。 执行GB/T 23716-2009《人体对振动的响应—测量仪器》（IDT ISO 8041:2005） 满足GB/T 10071-1988 《环境振动测量方法》标准对振动测量仪器的要求。
AHAI3401四通道振动分析仪特点
三轴向、四通道模式可切换
多通道、多分析仪同时运行
体积小、重量轻
彩屏、显示清晰、操作方便
AHAI3401四通道振动分析仪
|
执行标准 |
GB/T 23716-2009、ISO 8041：2005、IEC 61260：2001 class 1、GB/T 3241 1级 |
|
|
适用标准 |
GB/T10071-1998、GB/T13441-2007、GB/T14790-2009、GB/T 50355-2005、JGJ/T 170-2009、GB/T 50452-2008 等 |
|
|
加速度传感器： |
AWA84410通用3轴IEPE型座垫式传感器 |
灵敏度：20 mV/g |
|
AHAI6302通用3轴IEPE型传感器 |
灵敏度：20 mV/g； |
|
|
AHAI6303振动3轴IEPE型传感器 |
灵敏度：500 mV/g； |
|
|
频率范围： |
统计分析（全身振动） |
Wx-y/Wz（水平/垂向计权）:
Wk/Wm: |
|
工作测振仪 |
加速度：3.15 Hz ～ 3150 Hz |
|
|
手传振动 |
VWhe: |
|
|
振动1/3 OCT |
电 信 号：0.4 Hz ～ 2500 Hz (±0.3 dB) |
|
|
振动FFT |
电信号：0.4 Hz ～ 3200 Hz (±0.3 dB) |
|
|
频率计权 |
并行Wz（全身垂向，简称z计权）、Wx-y（全身水平，简称x计权）、Wk、Wm、Wh |
|
|
通道数 |
4 |
|
|
时间平均方式 |
并行（同时）指数、线性 |
|
|
时间平均常数 |
1 s（F 档）、8 s（S 档） |
|
|
显示刷新 |
瞬时值 1 秒一次 |
|
|
显示器 |
240×320点阵彩色TFT显示器，有LED背光 |
|
|
A/D 位数 |
24 位 |
|
|
采样频率 |
1024 Hz或8192 Hz |
|
|
存贮功能 |
32 M Bit Flash RAM，最多1024组数据或81920秒记录结果 |
|
|
输出接口 |
RS 232 接口，USB接口 |
|
|
工作电源 |
4 节 LR 6 碱性电池，也可使用 5 V 外接电源 |
|
|
尺寸 |
250×90×32 (mm) |
|
|
质量 |
400 g(不含传感器) |
|
|
工作环境 |
工作温度：-10 ℃ ～ 50℃ |
|
