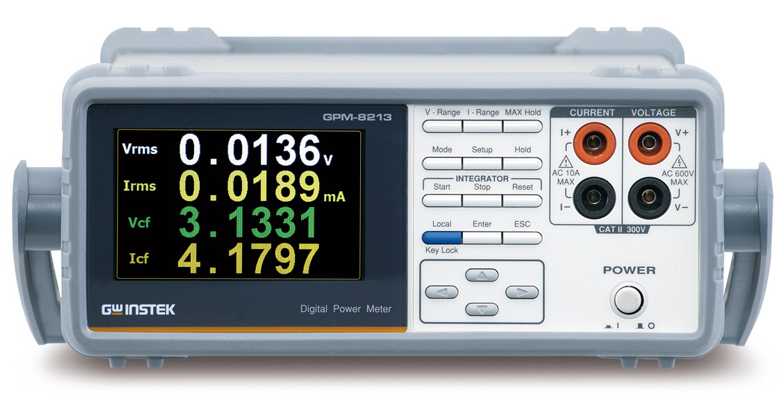

固纬Gwinstek GPM-8213 交流电源功率计

固纬Gwinstek GPM-8213 交流电源功率计

固纬电子 – GPM-8213，专为单相(1P/2W)交流电源功率测量设计的数字功率计。该产品采用4” TFT LCD显示屏、5位数测量显示、提供19种功率测量上相关参数、积分测量功能，并具有高精准的电压/电流/功率测量能力、前/后面板输入端子、丰富的通讯接口…等，来协助用户达成清晰、便捷、准确的功率测量。
固纬电子 GPM-8213 交流电源功率计提供多达19种功率测量上的相关参数，包括电压(Vrms/ V+pk / V-pk)、电流(Irms/ I+pk / I-pk)、频率(VHz/ IHz)、功率(P/ P+pk / P-pk)、波峰因素(CFV/ CFI)、视在功率(VA)、无效功率(VAR)、功率因子(PF)、相位角(DEG)外，还可以量测总谐波失真率(THDV/ THDI)，以及高精准的电压/电流/功率测量能力(±0.1%读值±0.1%檔位)；并且妥善的利用了TFT LCD显示屏的优势，除可使用简单模式呈现与传统功率计相同的四个测量参数外，甚至还具有最多可显示8种测量参数(2个主要测量+6个监控测量)的模式，不只满足了制程测试上精准度及清晰易读的需要、同时也能符合研发设计和质量验证上多样性的测量应用需求。
针于待测产品需符合IEC 62301/EN 50564待机功率消耗测量时的设备需求，GPM-8213也提供绝佳的测量支持，包括测试带宽可达DC~6kHz、可支持最小电流档位至5mA(分辨率可达0.1uA)、可满足1uW的功率测量分辨率、波峰因素可达3 (半量程可达6)，同时可测量总谐波失真率(至少13阶的电源谐波)。对于一般功率测量时的大电压/大电流测量应用，也提供PT / CT rate功能可搭配外部比压器(Potential Transformer)或比流器(Current Transformer)以符合测量需求。
另外，在资料撷取和储存方面，除了可以透过标准配备的RS-232C/ USB接口(虚拟COM)/ LAN来编写程序读取外，同时还提供可选购的GPIB接口(需于出厂前加装)，以符合多数使用自动测量系统者的习惯。

固纬电子 GPM-8213 交流电源功率计主要特点：
•4” TFT LCD显示屏
•两种数值显示模式
标准画面 : 显示2个主测项+6个小测项
简易画面 : 显示4个主测项的测试值
•符合IEC 62301功率测量时之需求
电压/电流测试带宽可达DC~6kHz
瓦特分辨率最高可达1uW
最小电流文件位5mA, 分辨率可达0.1uA
电流/电压可测至CF为3的畸形波, 半量程CF可达6
W-h功率时间/A-h电流时间 积分功能
具总谐波失真测量
•具前面板测试端子
•标准接口: RS-232C, USB device, LAN
•选购界面: GPIB (须于出厂前安装)
•选购配件: GPM-001

规格一般

注意	本规格适用于GPM-8213至少热机30分钟    下列为GPM-8213符合规格之基本操作规范: ·     1年校正期 ·     所有规格均为慢速模式下操作 ·     准确度: ± (读值% + 檔位%) ·     电源线之接地端子须确实连接到大地 ·     输入电压/电流须为正弦波 ·     功率因素为1 ·     波形因素为3 ·     Common mode电压为0
规格状态	温度: 23˚C±5˚C 湿度: <80%RH(无冷凝)
操作状态	温度 0°C ~ 40°C, ·     30 ~ 40°C, 相对湿度 < 70%RH(无冷凝) ·     >40°C, 相对湿度 < 50%RH(无冷凝)
储存状态	温度−40°C ~ 70°C 湿度 < 90%RH(无冷凝)
使用电源	AC 100-240V, 50–60Hz ; 消耗功率25VA(最大)
尺寸及重量	270(宽) x 110(高) x 350(深) mm, 约2.9公斤

 输入

项目			规格
输入电压			600 Vrms
输入电流			20 Arms
输入阻抗(50/60 Hz)	电压		2.4MΩ
	电流	5mA - 200mA	500mΩ
		0.5A - 20A	5mΩ
最大显示电压			700 Vrms
最大显示电流			25 Arms
最大允许绝缘电压			300 V
低频滤波器	截止频率		500 Hz

 显示

同步频率	45Hz ~ 6kHz
平均次数	1, 2, 4, 8, 16, 32, 64
显示项目(标准模式)	8个项目(同时)
显示项目(简易模式)	4个项目(同时)
显示位数	5
电压转换器 (PT ratio)	1 ~ 9999.999
电流转换器 (CT ratio)	1 ~ 9999.999
量测项目	电压、电流、有效功率、视在功率、无效功率、功率因素、相位角、频率、积分电流、积分功率、正积分功率、负积分功率、积分时间、电压波形因素、电流波形因素、峰值电压、峰值电流、总谐波失真
量测显示符号	Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI

 电压量测

量测档位		CF=3 :	15V, 30V, 60V, 150V, 300V, 600V
		CF=6 :	7.5V, 15V, 30V, 75V, 150V, 300V
波形因素		3, 6
准确度	有效范围	檔位的1 % ~ 105 %
	DC	±(0.2 % 读值 + 0.2 % 檔位)
	45 Hz ≤f ≤ 66 Hz	±(0.1 % 读值 + 0.1 % 檔位)
	66 Hz < f ≤ 1kHz	±(0.1 % 读值 + 0.2 % 檔位)
	1 kHz < f ≤ 6kHz	± 3 % 檔位
	滤波器开启	增加误差 0.3 %读值@ 45Hz to 66Hz
温度影响	5-18˚C / 28-40˚C	增加 ±0.03%读值 /˚C
残留噪声		0.5 % 檔位

 电流量测

量测档位		CF=3 :	5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A
		CF=6 :	2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A
波形因素		3, 6
准确度	有效范围	檔位的1 % ~ 105 %
	DC	±(0.2 % 读值 + 0.2 % 檔位)
	45 Hz ≤f ≤ 66 Hz	±(0.1 % 读值 + 0.1 % 檔位)
	66 Hz < f ≤ 1kHz	±(0.1 % 读值 + 0.2 % 檔位)
	1 kHz < f ≤ 6kHz	± 3 % 檔位
	滤波器开启	增加误差0.3 % 读值@ 45Hz to 66Hz
温度影响	5-18˚C / 28-40˚C	增加 ±0.03% 读值 /˚C
残留噪声		0.5 % 檔位

 功率量测

准确度	有效范围	檔位的1 % ~ 110 %
	DC	±(0.2 % 读值 + 0.2 % 檔位)
	45 Hz ≤f ≤ 66 Hz	±(0.1 % 读值 + 0.1 % 檔位)
	66 Hz < f ≤ 1kHz	±(0.1 % 读值 + 0.3 % 檔位)
	1 kHz < f ≤ 6kHz	± 3 % 檔位
	滤波器开起	增加误差 0.3 % 读值@ 45Hz to 66Hz
温度影响	5-18˚C / 28-40˚C	增加 ±0.03% 读值 /˚C

频率测量

量测范围	滤波器开启	30.000Hz to 499.99Hz
	滤波器关闭	30.000Hz to 9.9999kHz
量测项目		电压、电流
有效输入范围		输入电压文件位的10% ~ 105%
准确度		±(0.06 % 读值)

积分测量

积分器	准确度	±(电压或电流准确度 + 0.1 % 读值)
定时器	范围	0 时 0 分 ~ 9999 时 59 分

标准附件
安全指南 x 1
电源线 x 1
测试线 GTL-209 x 1
光盘 x 1 (含完整使用手册及USB驱动)

选购配备
选购01 GPIB卡
注: 选购配备GBIP须于出货前工厂内安装

选购附件
GPM-001 测试治具盒 (含连接线)
GTL-232 RS-232C线, 9-pin Female to 9-pin, null modem for computer, 约2000mm
GTL-246 USB线, A-B type, 约1200mm
GTL-248 GPIB线, 约2000mm
GTL-251 GPIB-USB-HS+ (high speed)
