非常感谢你决定选择便携式露点仪S505. 请在安装和启动设备之前仔细阅读本安装和操作手册，并按照我们的建议。在仔细研究上述说明的情况下保证便携式露点仪S505的无风险操作和正确的运作。

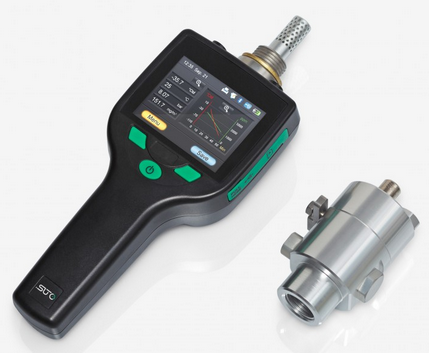

新仪器希尔思便携式露点仪S505是理想的便携式服务仪器，用于所有类型干燥机的露点测量，低至-80°Ctd露点。
3.5” 寸触摸屏图形显示，使操作非常容易.
彩色测量曲线的图形显示独一无二.
适用测量当前露点和图形显示露点曲线/较长时间内干燥机的转换运行状态。
高达1亿的测量值可存储日期和测量点名称.
测量数据可通过 USB stick 或 USB 电缆传输到计算机上..

希尔思便携式露点仪S505额外增加一个自由分配的传感器输入.
除了内部露点测量，一个另外可选的传感器连接像例如:
 压力传感器
 流量传感器, VA400/420
 温度传感器 Pt100, 4..20 mA
 另外露点传感器
 有效功率计
 可选第三方传感器带一下型号:0...1/10 V, 0/4...20 mA, Pt100, Pt1000, pulse, Modbus

希尔思便携式露点仪S505应用范围:
压缩空气: 冷冻式,膜式, 吸附式干燥机
工业气体: 残余水分测量，像N2, O2 等
塑料行业: 冷冻式干燥机医用压缩空气/呼吸气体

希尔思便携式露点仪S505安装 , 测量和维护
1. 测量点的准备
让压缩空气溢出采样点在测量之前，以除去冷凝液和颗粒。
这避免弄脏 DP 500 / DP 510 和测量室。
停滞的空气会导致较长的调整时间。.
如果在测量点处有冷凝水，请检查压缩空气的情况在测量之前。
2. 打开便携式露点仪S505并等待初始化已完成。请遵守本章的 "操作".
3. 连接测量室拧入便携式露点仪S505，通过快速接头连接到测量点。
4. 等到便携式露点仪S505的显示值稳定，根据测量点的位置，这可能需要 15 分钟
5. 测量后从测量点快速耦合接头拔出测量室。关闭DP 500 / DP 510，如果你不想进行更多的测量测量不用测量室, 连接通过外螺纹 G1/2’’

1. 测量点的准备
确保测量点是干燥的.请检查采样点在测量之前.如果在测量点处有冷凝水，请检查压缩空气的情况在测量之前。
2. 拧上便携式露点仪S505 (不用连接测量室)到测量点 (通过外螺纹 G1/2“).安装应使用扳手平 (SW27)!
3. 打开便携式露点仪S505并等待初始化完成。.请遵守本章 "操作".
4. 压力缓慢装载测量点.
5. 等到便携式露点仪S505的显示值稳定，根据测量点的位置，这可能需要15 分钟.
6. 测量后，请从测量点慢慢排出压力 。
7.从测量点拆除便携式露点仪S505. 拆卸仪器应使用扳手(SW 27)!
8. 如果您不需要进行更多的测量，请关闭

希尔思便携式露点仪S505测量在合成颗粒干燥机

合成颗粒干燥机通常在毫巴范围的微小正压工作。。使用在这个工况的应用, 通过一个轻微的超压测量室，
用于合成颗粒干燥机测量室 (Order Nr. 0699.3490).由于在合成颗粒干燥机中的空气温度也非常高，空气供给从合成颗粒干燥机到测量室通过相应长的聚四氟乙烯软管 (推荐长度1-2 m), 其作用如一个冷却段。
注意，测得的空气温度在DP 500如果可能保持低于40 ° C, 否则请使用一个较长的聚四氟乙烯软管作为冷却段。空气进入测量室通过接口A (空气进口). 在空气出口, 聚四氟乙烯软管长度最少80 cm. 这是防止潮湿的环境空气倒流回测量室。

希尔思便携式露点仪S505维护
清洗传感器
传感器可用通过在蒸馏水或异丙醇小心摆动清洗。
备注:
请勿触摸感应垫的表面.
避免对传感器的机械冲击 (如.海绵或刷子).如果传感器是非常受污染的，只能由制造商进行检查和维护。
希尔思便携式露点仪S505校准 / 调整
测量仪器我们推荐一个年度的校准和必要的调整在制造商。请遵守所附的检验证书
