仪力信Erichsen 518MC 漆膜检验仪

发布时间:2020-01-16 14:33:22 作者:深圳君达 阅读: 5590 次
仪力信Erichsen 518MC 漆膜检验仪 仪力信Erichsen 518MC 漆膜检验仪 符合标准的楔形切割方法,在这种情况下,样板以一个规定的角度被切割。通过切割面的投影宽度,再利用简单的几何关系

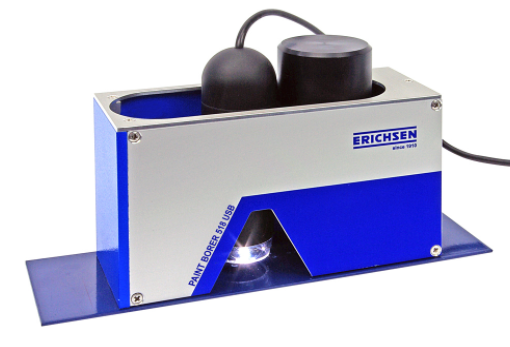

仪力信Erichsen 518MC 漆膜检验仪

仪力信Erichsen 518MC 漆膜检验仪符合标准的楔形切割方法,在这种情况下,样板以一个规定的角度被切割。通过切割面的投影宽度,再利用简单的几何关系可计算出涂层的厚度。#518MC 将涂层的破坏控制为一个非常小的锥形孔。在测量显微镜中,可看见一系列的同心圆,使用测量显微镜可测量到的同心圆的直径差异,再乘以一个已知系数便可计算出膜厚。

仪力信Erichsen 518MC 漆膜检验仪为一个紧凑的仪器。所有的重要部件、钻孔工具、测量显微镜、样品照明灯和电池,都安装在一个坚固的小盒中。一个可以水平滑动的钻头和显微镜使#518MC 具有独特的特性:仪器在钻孔后不需要移动便可以测量。钻头是弹性的安装在滑槽中,这样就可以用最小的力把它按到样品上,然后钻头电机会自动启动 ,硬质合金钻头很容易更换,并可以提供 3 种不同标准的高精度的切割角度。测量显微镜的放大倍数为50倍,测量刻度为 100 条,所以每个测量范围都可以获得一个 1%的分辨率。照明开关安装在#538MC 漆膜检验仪的背后面板上,可以设置为三个不同亮度的连续照明(3 个不同亮度的照射,可以简单,快速的找到切割位置)或间断照明以延长电池寿命。使用的是一个 9V的可充电电池,充电器也可以作为代电器使用。显微镜可在两个方向轴上移动(互成 90 0 )且刻度可旋转,所以#518MC 特别适合评估曲面样品的椭圆孔。

仪力信Erichsen 518MC 漆膜检验仪测量涂层厚度非常简单:用标记笔做一个比较记号,将仪器放在样品表面,将钻头移到测试点的上方并降低使电机打开,钻透涂层一直达到基材。移动显微镜到打孔处上方,把灯打开,读出基材和比较标记间的刻度数,再乘以一个比例系数便得到测量结果。特殊应用(多层涂层系统的每一层,曲面样品的测量)请查阅操作说明书。

仪力信Erichsen 518MC 漆膜检验仪技术参数

尺寸(L*W*H): 145*55*110mm
净重: 850g
测量精度: 1%
电源供应(可选)Accu 6F 22
电池(9V) 6LR 61
充电器 (100-240)VAC.(47-63)Hz  18VDC/0.8A
最小样品尺寸:不带样品台 150*25mm,带样品台 10*6mm
仪力信Erichsen 518MC 漆膜检验仪
订货信息

订货号 产品介绍
0283.01.31 #518MC 漆膜检验仪

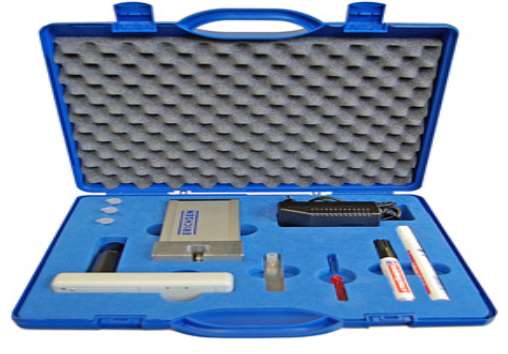

供货范围
—5 号钻头
—2 支记号笔(黑色/银色)
—螺丝刀
—可充电电池(9V)
—充电器(100-240)VAC.(47-63)Hz
—携带箱
—操作说明书
#518mc 钻头
钻头 No.2 No.5 No.4
测量范围(μm) 2~200 3~300 5~500
切割角度 5.7 0 8.5 0 14 0
因数(μm/sc.div)2 3 5 tanα 0.1 0.15 0.25

型号 双刃 单刃
钻头 直径 5mm
材质 硬质合金
可选配件

订货号 产品信息
910927241 2 号钻头(2~200μm)
910927741 4 号钻头( 5~500μm)
910928241 5 号钻头 (3~300μm)
0326.01.32 样品台,用于夹紧任何形状和轮廓的样板。
