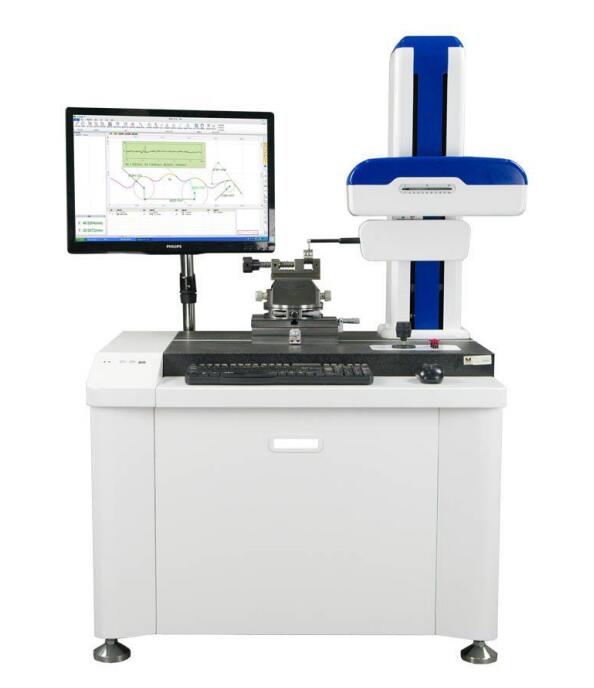

HPG200粗糙度轮廓一体机

HPG200粗糙度轮廓一体机
HPG200粗糙度轮廓一体机是测量各种精密机械零件素线形状和截面轮廓形状的精密设备。可测量各种滚动体及滚道的素线如：凸出量、接触角、曲面曲率半径和基准件角度等，在机械行业中可测量各种零件的直线度、线轮廓度、平行度、倾斜度、角度。特别适用于汽车、拖拉机、摩托车活塞的外型的测量。
 该仪器工作台采用高精度的横向气浮道轨和滚动垂直道轨，移动精度高、稳定性好、寿命长；测量效率高、装卡方便、操作简单、适用于车间检查站或计量室使用。
 该仪器可根据用户的需要对微机软件进一步开发，更广泛的满足用户测量形状的要求，并备有多种工装备件，供用户根据自己的要求选择使用。
 该仪器采用计算机控制，自动实现测量循环，自动消除安装误差，直接显示所测零件的轮廓形状及参数，并可在显示的轮廓形状线上直接标注参数，也可以打印图形和数据，供产品质量检测及工艺分析。
 该仪器为直角坐标测量法，触针接触式。X轴采用高精密的气浮导轨为基准，Z1轴采用数字传感器，测绘出被测零件的表面轮廓形状的坐标点，通过计算机的软件对传感器采集的原始数据进行数学运算处理，标注所需的测量项目。

HPG200粗糙度轮廓一体机测量功能
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
粗糙度分析：Ra，Rq，Rz（Ry），Rz（DIN），R3z，Rz（jis），Rp，Rv，Rt，Rsk，Rsm，Rc ，Rpm，Rku，Rdq，Roc，Mr1，Mr2，Rpk，Rvk，Rk，Rdc，A1，A2，R，Rx，AR，Rcp，Rmax，Rz-ISO
波纹度分析：wt，wa，wp，wv，wq，wc，wku，wsk，w，wx，wz，wsm，wdc，wte，wmr，Aw，c（wmr）wmr（c），wdq
原始轮廓分析：Pt、Pa、Pp、Pv、Psm、Pmr
HPG200粗糙度轮廓一体机特点
无需转换传感器、测针；实现一次测量 粗糙度、轮廓仪同时分析
一次测量，可分析工件不同区域粗糙度，提高测量效率
X轴采用气浮直线导轨，无磨损，精度高，寿命长
Z1轴采用进口数字式传感器，精度高、线性好
简易的测针更换设计，一次安装，无需校正
软件支持中英文一键切换
支持winXP、win7系统
软件标注与CAD标注一样
圆弧、线自动识别 e
支持DXF格式文件导入、导出，定制CAD格式导出
支持连续标注、基准标注、支持任意插入点
支持图形自由旋转及坐标自由旋转
原始数据自动保存，便于多次标注
镜像功能，可保存标注后文件
可对X、Z1轴当前位置进行监控
具有测针自动接触、自动抬起、自动回退功能
可以对操作进行无限次的撤销及恢复操作
捕捉开关打开时，自动生成及捕捉交点、圆心 、线段中点、端点、圆弧交点、中点、切点等特征点
即使在非比例放大的情况下，也能进行正常的角度、圆弧、水平、垂直、线性等标注。
HPG200粗糙度轮廓一体机

项目		参数
测量范围	X轴	200mm
	Z1（传感器）	60mm
	高度Height	500mm
	最小内孔	30mm (换小测针可测更小内径)
测量精度	X轴（L=X轴移动导轨距离）	±(0.7+0.002L)μm
	Z1轴（H=Z1轴方向测量高度）	±(0.4+0.005H)μm
	示值误差	±5%
	示值稳定性	≤±7%
	测量重复性	±3%
X轴	直线度	0.5μm /100mm
	分辨率	0.01μm
	产地	美国MicroE
传感器	类型	光栅传感器
	分辨率	0.01μm
	产地	美国MicroE
评定长度		λc×3、4、5、6、7
截止波长		0.025、0.08、0.25、0.8、2.5、8mm
爬坡角度		上升77°， 下降88°
测量速度		0.02mm至4.0mm/s
测量方式		传感器移动
气源压力		0.45～0.80Mpa
气源流量		≥0.2 m³/min
电源		AC 220V±10%  50Hz
环境要求		温度(T)：10～30℃；相对湿度(RH)：＜85%

HPG200粗糙度轮廓一体机

序号	主要部件名称	型号规格	数量
1	主机	PHG200	1
2	主机仪器架		1
3	大理石工作台面		1
4	气浮导轨系统		1
5	方立柱系统		1
6	数字传感器		1
7	调整工作台		1
8	校正标准件		1
9	调整工作台		1
10	校正标准件		一套
11	测头与测杆	Φ3*21mm  R0.025mm 斜测针 ：2根 Φ3*20mm  R5μm 尖测针 ：1根 Φ8*150mm 测杆:  1根,	一套
12	电器控制系统		1
13	电脑		1
14	HP喷墨打印机		1
15	测量软件	含粗糙度及轮廓软件	1
