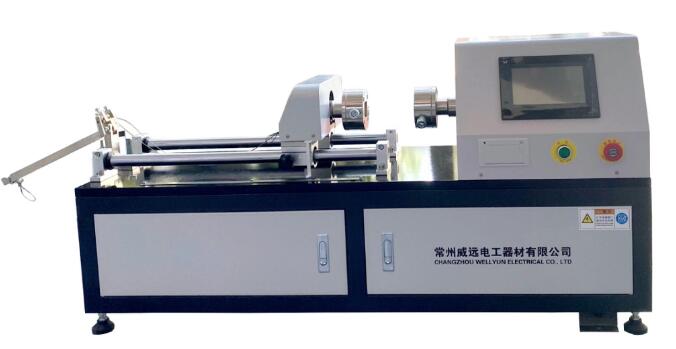

WNZ-I金属线材扭转试验仪

WNZ-I金属线材扭转试验仪
金属线材扭转试验机主要用于测定金属线材Ф0.1≤d≤Ф10.0单向或双向扭转中承受塑性变形的能力及显示线材的表面和内部缺陷。单向扭转是指试样绕自身轴线向一个方向均匀旋转360度作为一次扭转至规定次数或断裂。双向扭转是指试样绕自身轴线向一个方向均匀旋转360度作为一次扭转至规定次数后，向相反方向旋转相同次数或试样断裂。为生产线材和使用线材的单位提供了可靠的测量手段。
金属线材扭转试验机符合JBT 9376-2015线材扭转试验机技术规范，GB/T 239.1/2-2012《金属线材单向、双向扭转试验方法》，也适用于ISO 7800：2003《金属线材单向扭转方法》和ISO 9649：1990《金属线材双向扭转方法》。


WNZ-I金属线材扭转试验仪技术参数

1. 电 源: AC 220V 50 Hz
2. 检测范围: 0.1 ~ 10.0mm
3. 两夹具起始距离 : 500±1mm
4. 扭转速度: 15-120r/min无极变速
5. 速度误差: ＜±5%
6. 最大记录转数: 999999999转
7. 转数分辨力: 0.1转
8. 两夹头同轴度: ＜0.4 mm
9. 移动导轨平行度: ＜0.2 mm
10.钳口硬度: 55～65 HRC
11.外形尺寸: L1350×W 400× H750mm
12.试验机重量: 160 kg
13.噪音: ＜70 dB（A）
14.工作环境： 在室温20℃±10℃范围内,相对湿度≤80%;

WNZ-I金属线材扭转试验仪原理
该机型采用高性能交流电机作为动力输出，配以高精度减速电机，从而使动力能平稳输出。电机的驱动采用高可靠、高稳定变频器，提高机器运行的平顺性，降低功耗。一侧夹头固定在电机输出轴，另一侧夹头固定在可移动轴承座。移动座采用直线轴承，摩擦阻力小，保证了轴向移动的平直度。轴向拉紧力采用砝码施加，通过滑轮将作用力施加在线材上。
