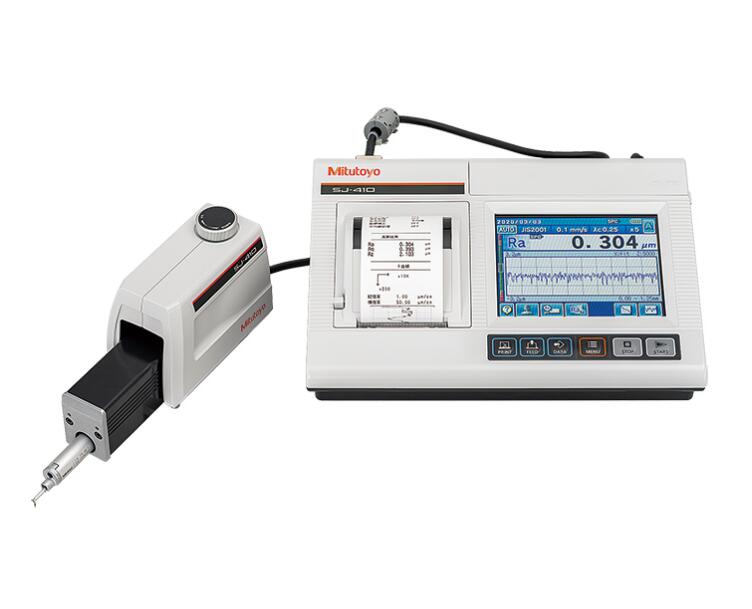

三丰 Mitutoyo SJ-410表面粗糙度测量仪
三丰 Mitutoyo SJ-410表面粗糙度测量仪
三丰 Mitutoyo SJ-410表面粗糙度测量仪丰富的选件可更加轻松，顺畅的实现正确的测量，surftest SJ-411大型彩色
LCD触摸屏，实现了更直观的操作性，
特点
可携带到工作现场，威力无比，性能超群
彩色图像
搭载了可视化程度较高的彩色图像 LCD，实现更加鲜明地显示演算结果和分析曲线。可在不打印情况下对结果进行确认。
搭载背光
为提高昏暗环境下的使用便利性，搭载了背光灯。
配置了操作简单的触摸屏
显示画面时可实现图标显示与文本显示的切换。兼顾了仪器的实用性与操作使用的便利性。
对应各种规格的表面粗糙度
JIS(JIS B 0601:2001, JIS B 0601:1994,JIS B 0601:1982), VDA, ISO-1997,
ANSI可对应各种规格的表面粗糙度
兼顾使用方便性和高性能
小型表面粗糙度测量机也具备了可与台式表面粗糙度测量机媲美的解析功能。
16种语言，测量数据可通过RS-232C接口电缆(选件)由外部PC输出
大范围高分辨率检出器
配备有符合最新ISO，DIN，ANSI和JIS标准的35种粗糙度测评参数
一个宽范围、高分辨率的检测器和一个直接驱动元件，提供了在同类产品中更优越的高精度测量。
无轨检测器和弧形表面补偿功能使它能有效地评价圆柱体表面粗糙度
特细的阶差、直线度、波度均可用无导轨测量功能测出。
带有粗糙度标准板
由数字滤波功能可得到全真的表面粗糙度轮廓图
GO/NG判断功能
自动校正功能
三丰 Mitutoyo SJ-410表面粗糙度测量仪技术参数：
|
平移范围 |
25mm 25mm 50mm 50mm |
|
测量范围 |
800um,80um,8mm(最大2400um,包括可选探针) |
|
检测器 |
检测头：178-395/178-390 |
|
评价轮廓 |
探针管壳：可选择有轨/无轨 |
|
评估参数 |
Ra,Ry,Rz,Rq,Pc,R3z,mr,Rt,Rp,Rv,Sm,S,dc,Rk,Rpk,Rvl,Mr1,Mr2,A1,A2,Lo,Ppi,R,AR,Rx,△a,△q,Ku,HSC,mrd,Sk,W,AW,Wte,Wx,Vo |
|
分析图表 |
BAC,ADC |
|
统计数据 |
最大值、最小值、平均值、标准偏差(S)、次品率、柱状图 |
|
数字滤波 |
2CR,PC75(phase corrected),Gauss |
|
截至波长 |
lc:0.08,0.25,0.8,2.5,8mm |
|
取样长度 |
0.08,0.25,0.8,2.5,8mm |
|
显示 |
液晶显示 |
|
打印机(内置) |
热敏行式打印机 |
|
记录倍率 |
垂直：10-100K倍率，自动 |
|
数据输出 |
通过RS-232C接口/SPC数据输出 |
|
电源 |
通过AC适配器/电池(充电) |
|
尺寸(WxDxh) |
控制装置：307×165×94mm；高度－倾斜调整装置：131×63×99mm |
|
重量 |
控制装置：约1.2kg；高度－倾斜调整装置：0.4kg |
