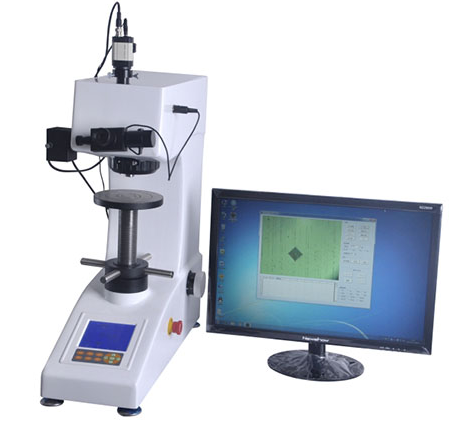

HVS-1000Z自动砖塔显微硬度计+测量系统

HVS-1000Z自动砖塔显微硬度计+测量系统
HVS-1000Z自动砖塔显微硬度计测量系统：可以作连续加载后连续读取压痕的连续试验，并且可以进行每次加载荷和每次读取压痕的逐次实验。采用了观察方便的ccd摄像头、视频线或USB接口的数码摄像头，可在显示器上直接观察测量压痕，用鼠标测量精确度高。对于设定试验条件，显示结果等均可清楚快捷地操作及显示。通过测量软件，可用计算机进行操作方便，实现单点测量可随机测量多点、统计测量数据，任意设定两点或多点测量点的间距作渗层深度测量 可沿X或Y两个方向测量、统计测量数据，根据用户输入的判定值自动计算硬化层深度.统计演算、换算、显示曲线、判断是否合格等.可测量零件长度图形保存打印。
HVS-1000Z自动砖塔显微硬度计测量系统软件特点：
1、万能USB控件，自配USB摄像头即可使用，支持市面上百分之九十以上USB摄像头，包括聊天摄像头,无需采集卡，笔记本也可以使用，节省成本（也有采集卡版本，价格不一样，反应更快，更稳定，更强大）；
2、渗碳层深度分析，详细的报表；
3、10，20，40，3种倍率可自由切换，且可分开校准互不影响；
4、更换力值无需重新校准；
5、14种E140标准标尺换算；
6、可实现自动测量；
7、放大镜功能，测量更容易；
8、力值可自由设定，没有倍率限制，倍率软件校准，理论上可以测所有维氏包括小负荷；
9、独家功能：一个硬度块即可完成校准，省去高价格的倍率尺，更方便，更容易，更精准。


HVS-1000Z自动砖塔显微硬度计简介
数显自动转塔型显微硬度计可以满足基本的维氏硬度计测试要求，升级后的数显测微目镜可以直接读取测量长度，从而更加快速准确的得出测量值，升级后的转塔可以自动转换目镜跟压头，避免人工失误造成仪器损坏，同时也极大的提高效率。LCD大屏幕显示屏方便观察，测试条件，试验过程直观明了。
HVS-1000Z自动砖塔显微硬度计主要功能和特点：
1、 高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳；
2、 工业显示屏LCD大屏幕显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、试验力保持时间，测量次数并能键入年、月、日期，试验结果和数据处理等；
3、 铸铝壳体一次成型，结构稳定不变形，纯白汽车烤漆档次高，抗划伤能力强，使用多年依然光亮如新；
4、 我司具备自行研发设计生产加工的能力，机器终身提供配件更换和维护升级服务；
5、 HVS-1000Z机型可现实：测量长度直接确认得出硬度值。
6、 HVS-1000Z机型可实现：观察—测试—测量的位置切换由自动转塔完成。
主要用途和适用范围：
1、 钢铁，有色金属，金属箔，硬质合金，金属薄板，微观组织
2、 渗碳，渗氮和脱碳层，表面硬化层，电镀层，涂层
3、  玻璃，晶片，陶瓷材料
HVS-1000Z自动砖塔显微硬度计技术参数：

参数名称	参数数据
显微硬度标尺	HV0.01,HV0.025,HV0.05,HV0.1,HV0.2,HV0.3,HV0.5,HV1
显示	保持时间（秒），硬度值
试验力（gf）	10，25，50，100，200，300，500，1000
加载控制	自动（加载/保持/卸载）
试验力保持时间(s)	5～60
试验力选择	外置式选力旋钮，试验力自动显示在LCD屏上
物镜放大倍数	10×，40×
光通道	双光通道（目镜及CCD摄象通道）
光学系统	1、自动数字式编码器； 2、总放大倍数(μm)：100×（观察）, 400×（测量）； 3、测量范围(μm)：  200； 4、分辨率(μm)：    0.01
硬度测量范围	(5-3000)HV
XY试台	尺寸(mm):100×100 行程范围(mm):25×25 最小读数(mm):0.01
试件最大高度(mm)	110
试件最大宽度(mm)	85 (从压头中心线至机壁距离）
数据输出	预留内置微型打印机接口，（RS232串行接口），可选配安装
电源电压	AC220V/50HZ
重量(kg)	35
外型尺寸	(540×200×530)mm

HVS-1000Z自动砖塔显微硬度计标准配置

1.主机（显微维氏压头一只，10X、40X物镜各一只）；	2.试台、砝码、显微镜附件箱；
3.砝码                       6只	4.砝码杆                     1个
5.十字工作台                 1个	6.薄片夹持台                 1个
7.平口夹持台                 1个	8.细丝夹持台                 1个
9.水平仪                     1个	10.螺丝批                     2把
11.水平调节螺钉               4只	12.外接电源线                 1根
13.10×数显测微目镜            1只	14.显微维氏硬度块    2块（HV1、HV0.2各一块）
15.保险丝（1 A）              2个	16.产品合格证                 1份
17.产品使用说明书             1份	18.防尘罩                     1只

测量系统（软件、摄像头、采集盒、连接线等）、电脑（选配）
软件
一、该测量系统可和各种维氏硬度计相配，升级单机硬度计到计算机测量系统；
二、适应于显微及维氏硬度计，其最大试验力可为：1、5、10、30、50公斤；
三、图像清晰，压痕测量自动/手动测量；
四、标定采用测微尺或硬度块标定，可自动标定；
五、硬度按国标和ASTM转换成其他硬度；硬度值统计及硬度超出报警；
六、试验报告可用户定制，所有试验数据永远保存，便于历史查询。
标准配置：
摄像头  300万 1个, 接口 连接硬度计和摄像头1个,
光盘含软件和说明书 1张, 加密狗 1个

选件:数显X-Y平台  1个
X、Y轴位置数显精度：1微米
X轴的位置值可直接进入硬度测量程序，程序自动计算硬度沿深度分布曲线及有效硬化层深度。
