施密特 schmidt DX2-50指针式张力仪

施密特 schmidt DX2-50指针式张力仪

施密特 schmidt公司DX2系列张力仪12种张力范围，从10-50cN到5-20daN,通用型张力仪，适用于大多数行业
DX2-1000及更大张力范围的张力仪有内置材料线径补偿器，可在被测材料的直径改变时，提高测量精度,
特制的推键使您在推动外部轮子时更省力
导线架和轮子位移机构使运动材料的测量变得简单易行
可根据客户要求定做张力仪，可提供专门标定报告,
有内置安装孔，满足持续测量时安装固定的需要,
施密特 schmidt DX2-50指针式张力仪特点
一切尽收眼底,导向轮，被测材料，读数，
安装了球轴承、带V形槽的轮子
每台张力仪都经过高精度的单独标定
表盘直径为41mm，带有防滑纹路的铝制外壳,可提供特殊校准报告
施密特的表盘都是按照*严格的质量要求生产，为保证高质量，施密特不使用印刷的表盘，而是根据每个仪表单独刻制的，这样保证了很高的测量精度，施密特特有的生产工艺使的每台张力仪**的调整得到特定的张力范围，保证了更高的测量精度。

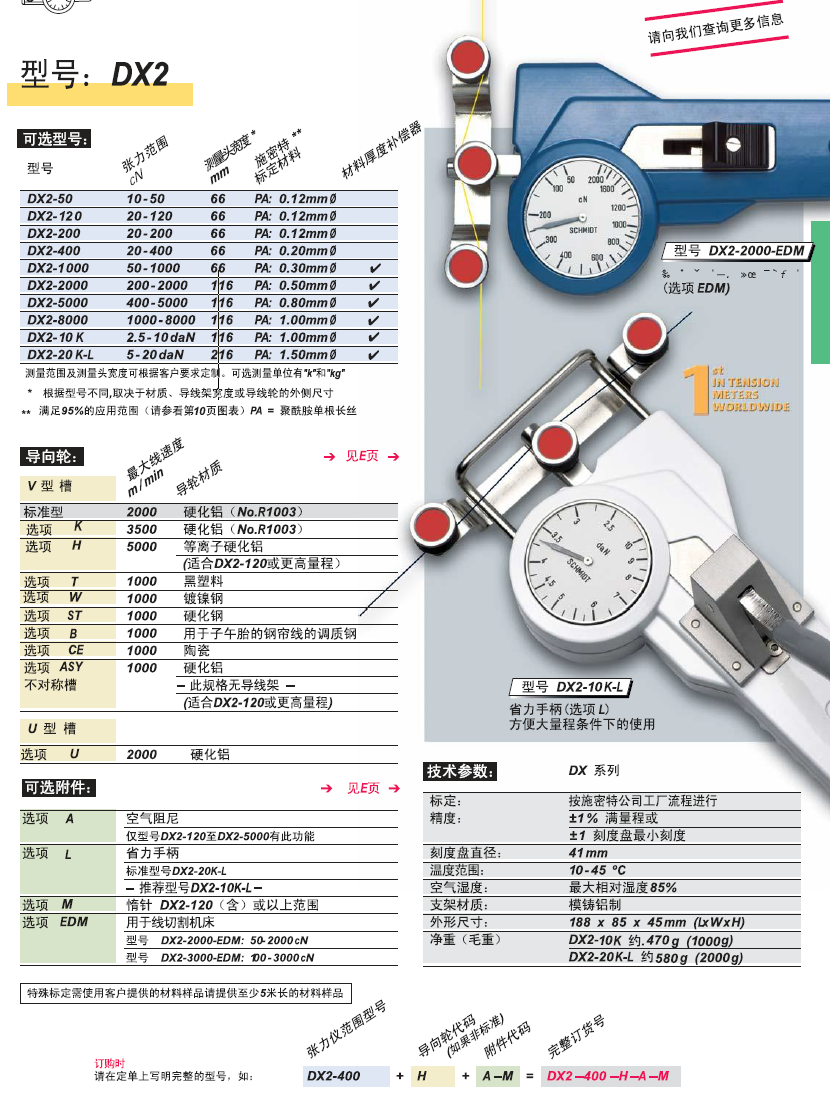

施密特 schmidt DX2系列指针式张力仪测量范围

型号	张力范围 (cN)	标定材料	测量头宽度(mm)	材料厚度补偿器
DX2-50张力计	10-50	PA:0.12mmΦ	66	无
DX2-120张力计	20-120	PA:0.12mmΦ
DX2-200张力计	20-200	PA:0.12mmΦ
DX2-400张力计	20-400	PA:0.20mmΦ
DX2-1000张力计	20-1000	PA:0.30mmΦ		有
DX2-2000张力计	200-2000	PA:0.50mmΦ	116
DX2-5000张力计	400-5000	PA:0.80mmΦ
DX2-8000张力计	1000-8000	PA:1.00mmΦ
DX2-10K张力计	2.5-10daN	PA:1.00mmΦ
DX2-20K-L张力计	5-20daN	PA:1.60mmΦ	216

施密特 schmidt DX2系列指针式张力仪选型-导向轮

V型槽	*大线速度	导轮材质
标准型	2000	硬化铝（NO.R1003）
选项K	3500	硬化铝（NO.R1003）
选项H	5000	等离子硬化铝，适合DX2-120或者更高量程
选项T	1000	黑塑料
选项W	1000	镀镍刚
选项ST	1000	硬化钢
选项B	1000	用于子午胎的钢帘线的调质钢
选项CE1	1000	陶瓷
选项ASY不对称槽	1000	硬化铝
选项U	2000	硬化铝

施密特 schmidt DX2系列指针式张力仪选件

*大线速度	导轮材质
选项A	空气阻尼，适合于DX2-120至DX2-5000
选项L	省力手柄，适合于DX2-10K以上
选项M	惰针，适合于DX2-120（含）以上范围
选项EDM	用于线切割机床，DX2-2000-EDM,DX2-3000-EDM

施密特 schmidt DX2系列指针式张力仪参数

精度	刻度盘上±1个刻度
表盘直径	41mm
温度范围	10-45度
空气湿度	*大85%
外壳材料	铸铝
外壳尺寸	188x85x45长/宽/高
净重	DX2-10K约470g，DX2-20K-L约580g
毛重	DX2-10K约1000g DX2-20K-L约2000g
