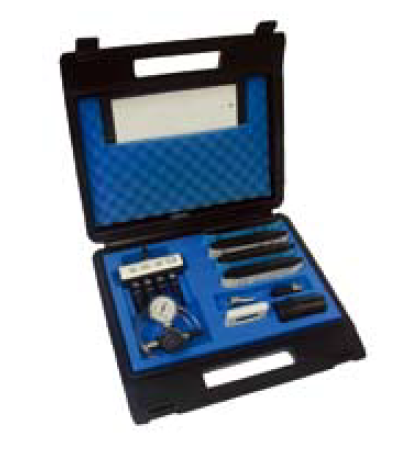

德尔格 Aerotest Alpha 压缩空气油雾检测仪
德尔格 Aerotest Alpha 压缩空气油雾检测仪测量原理
压缩空气通过20 个小孔引导入impactor垂直至刻花玻璃传感平台。进入impactor 后空气90º改变方向在玻璃界面上根据高度惯性分离空气中的油雾物质。玻璃中的凹进处填满了油导致玻璃磨擦的光线分散被补偿。这种原理允许视觉辨认微小质量的油雾。
由于孔口的特殊安排，分离油的质量而因此如果空气的质量已知油雾的浓度可以以很高的重复性进行测量。
图B 展示了3 种不同的油雾浓度。测量结果不依赖于油的等级。然而，必须注意的是，油雾在更高的温度会蒸发。蒸汽不会被显示。既然压力减轻压缩空气冷却，在特定的温度范围之内这不是一个问题。
收集时间为5 分钟，流速4L/min,因此收集体积为20L.
德尔格 Aerotest Alpha 压缩空气油雾检测仪应用范围
用于检测压缩空气中的油雾，该产品用途为确定压缩气体尤其是压缩空气中油的浓度。
油蒸汽无法显示
需要压缩空气的其它信息：
标准测量范围：0.1mg/m3, 0.5mg/m3 或者1.0mg/m3
检测限：0.05mg/m3 油雾
周围环境
温度：10℃到30℃
湿度：最大60%相对湿度
压力：只适用于不受力的压缩空气
德尔格 Aerotest Alpha 压缩空气油雾检测仪先决条件
— Impactor 只可与Draeger Aerotest Simultan联合使用
— 测量结果只提供所提取用于测量的空气样品中的油雾含量的数据
— 测量必须由操作的系统进行
— 取决于表面的吸收和解吸附过程的时间和空间独立的特殊性应当考虑在油雾含量评估中。完成并评价测量
— 将德尔格Aerotest 压缩空气质量检测仪连接至压缩机，压缩空气气瓶或者长管压缩空气
— 准备Aerotest 用压缩空气冲压缩空气质量检测仪—不带impactor 至少3 分钟
— 流速（4L/min）由Aerotest Simultan 自动调节
— 最大程度的将impactor 推入Aerotest 适配器。将适配器按照箭头方向插入Aerotest 压缩空气质量检测仪—适配器的开口端朝向压缩空气质量检测仪（见图A）.观察“Aerotest ”使用说明书。
— 进行测量：测量持续时间为5 分钟（使用Aerotest 计时表）
— 移走impactor 的保护膜依照图B 读取油的浓度
德尔格 Aerotest Alpha 压缩空气油雾检测仪测量范围：
0.1mg/m3 , 0.3mg/m3 , 0.5mg/m3 , 1.0mg/m3 .
最小检出限：

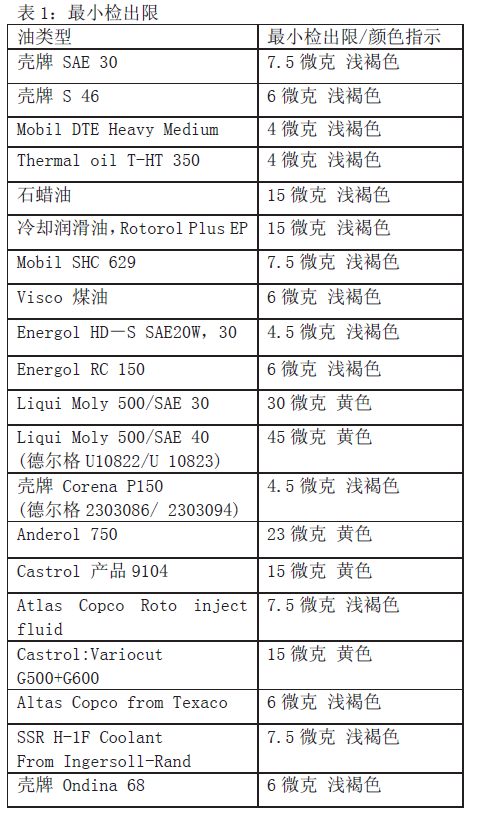

表1 列示出所使用的油的最小检出限。
其他油类的最小检出限承索即予。
颜色变化：白色――>浅褐色或黄色
环境条件：
－温度： 10－30℃
－压力： 仅适用于经过减压的压缩空气
－湿度： 见表2。
要求：
－ 检测管仅与压缩空气质量检测仪Aerotest D20700，Aerotest Light 和Aerotest Simultan 配合使用。请特别注意Aerotest Simultan 使用说明的提示。一般来讲应注意Aerotest 产品的使用说明。
－空气中油含量的测量结果仅适用于经过减压的压缩气体（空气）样本。测试必须在同样的系统（机器、压缩机等）条件下进行。
－当评价整体系统中压缩气体（空气）中油浓度时，要注意由于时间不同测试位置不同可能会出现油浓度差异。这是由于部件表面的吸附和解吸附作用。测量和评价
－将压缩空气质量检测仪Aerotest 与压缩机、压力瓶或压力管道连接。
－用压缩气体（空气）样本冲洗Aerotest。
－将Aerotest 的流速设置为2L/min。
－用开管器打开检测管的两端。
－将检测管稳稳地插入Aerotest 管子固定器。箭头指向为气体样本的流动方向。
－启动秒表。
插入检测管后，不要重设流速。
－根据表3 的评价参考值确定合适的测量时间。
－完成一次测试后，取下检测管并在两个黑点之间的指示点折弯管子令其内部的安瓿瓶折断（小心安瓿瓶中含浓硫酸）。
－令安瓿瓶中的液体流过指示区。用泵抽吸气体直至约10 毫米宽的指示层被安瓿液体覆盖。
－等待1 分钟然后观察指示层。如果没有颜色变化，则压缩气体（空气）样本中的油含量低于最小检出限，低于评价参考值0.1mg/m3 , 0.3mg/m3 ,0.5mg/m3 ,1.0mg/m3 。
测量步骤和评价
－将压缩空气质量检测仪Aerotest Simultan 与压缩机、压力瓶连接。
－请遵照Aerotest Simultan 的使用说明。
－用开管器打开检测管的两端。
－将检测管稳稳地插入Aerotest 相应通道（标有“油”）。
－启动秒表
－根据表4 的评价参考值和油类型确定合适的测量时间。
交叉灵敏度
尽管灵敏度不同，其它有机化合物也能被显示出来。
避免皮肤接触检测管内的东西。
确保管内物质正确保存。
额外信息
检测管的包装上印有定购号、有效期、储存温度和序列号。
当您向德尔格咨询时请提供产品的序列号。
用于检测呼吸用低压压缩空气的质量。根据适当的净化标准，通过对压缩空气中的污染物进行定量分析能够检测出呼吸空气的质量。可满足不同标准的要求(比如:EN12021标准)。
