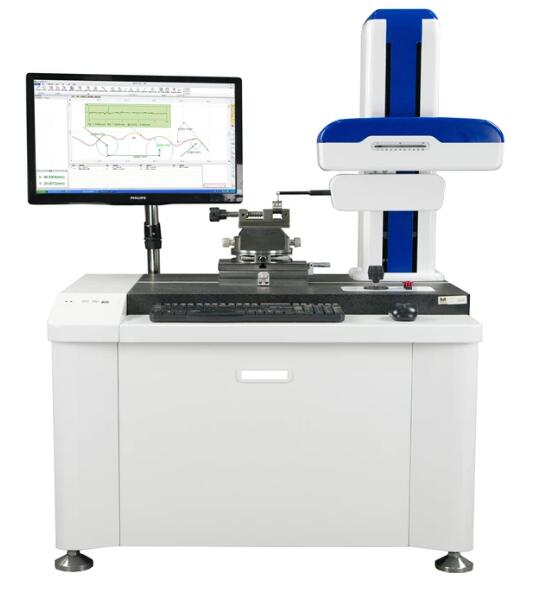

MMD-PG100型粗糙度轮廓仪一体机

发布时间:2021-12-04 10:55:47 作者:深圳君达 阅读: 12778 次
MMD-PG100型粗糙度轮廓仪一体机 设备技术性能: 1.轮廓测量功能: 尺寸:包含水平距离、垂直距离、线性距离、半径、直径 夹角:包含水平角、垂直角、夹角 位置公差:包含平行度、垂
MMD-PG100型粗糙度轮廓仪一体机
设备技术性能:
1.轮廓测量功能:
尺寸:包含水平距离、垂直距离、线性距离、半径、直径
夹角:包含水平角、垂直角、夹角
位置公差:包含平行度、垂直度
形状公差:包含直线度、凸度、圆弧轮廓度
辅助生成:包含辅助点、辅助线、辅助圆、圆度
粗糙度分析:Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc ,Rpm,Rku,Rdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISO
波纹度分析:Pt,wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c(wmr)wmr(c),wdq
2.MMD-PG100型粗糙度轮廓仪一体机技术参数:
测量范围 X方向 100mm
Z1 轮廓度量程 20mm
粗糙度量程 20mm
高度 400mm
最小内孔 20mm (换小测针可测更小内径)
测量精度 X方向(L=X轴移动导轨距离) ±(0.8+2L)μm
Z方向(H=Z轴方向测量高度) ±(0.5+5H)μm
示值误差 ±5%
示值重复性 ±7
测量重复性 ±3%
传感器 类型 美国MicroE (America)
分辨率 0.01μm
产地 美国MicroE (America)
X轴 直线度 0.6μm /100mm
分辨率 0.01μm
产地 美国microe
爬坡角度 上升77度 下降88度
评定长度 λc×3、4、5、6、7
截止波长 0.025、0.08、0.25、0.8、2.5、8mm
测量速度(轮廓) 0.02mm至4.0mm/s
测量方式 传感器移动

4.MMD-PG100型粗糙度轮廓仪一体机测量原理:
仪器为直角坐标测量法,触针接触式。机械部份采用精密气浮直线运动导轨,建立X坐标的精密测量基准,Z坐标由进口光栅传感器构成,可以测量各种精密机械零件的素线形状。本仪器由于基准直线运动采用精密气浮导轨,移动精度高、稳定性好、寿命长、运动灵活性好、直线性好、操作方便。运动距离采用进口光栅尺计量,X轴的尺寸坐标准,数据采集及数据处理采用计算机,测试精度高、功能多,方便打印和存档,为用户带来很大的方便。
5.主要配置:
机械部分 大理石工作台面
气浮导轨系统
方立柱系统
进口光栅传感器
进口光栅尺
调整工作台 水平调整系统
回转及角度调试系统
平口装夹系统
校正标准件一套
测针与测杆 Φ2*17mm 硬质合金斜测针 2根
Φ3*20mm 金刚石测针    1根
Φ8*150mm 测杆   1根
空气过滤系统
电器部分 电器控制系统
工业计算机 工控主板 NORCO970
工控底板 NORCO PBP-14P4
CPU E5500
金士顿 4G 三代
硬盘SATA 1TB
21″普屏液晶
基于win 7系统下MMD测量软件
HP喷墨打印机
5.设备技术亮点:
无需转换传感器、测针;实现一次测量 粗糙度、轮廓仪同时分析
一次测量,可分析工件不同区域粗糙度,提高测量效率
X轴采用气浮直线导轨,无磨损,精度高,寿命长
Z1轴采用进口数字式光栅传感器,精度高、线性好
简易的测针更换设计,一次安装,无需校正
软件支持中英文一键切换
支持winXP、win7系统
软件标注与CAD标注一样
圆弧、线自动识别
支持DXF格式文件导入、导出,定制CAD格式导出
支持连续标注、基准标注、支持任意插入点
支持图形自由旋转及坐标自由旋转
原始数据自动保存,便于多次标注
镜像功能,可保存标注后文件
可对X、Z1轴当前位置进行监控
具有测针自动接触、自动抬起、自动回退功能 可以对操作进行无限次的撤销及恢复操作
捕捉开关打开时,自动生成及捕捉交点、圆心 、线段中点、端点、圆弧交点、中点、切点等特征点
即使在非比例放大的情况下,也能进行正常的角度、圆弧、水平、垂直、线性等标注。
6.设备尺寸:
产品 包装 总重量
(Wt.kg)
体积
(CBM m³)
Lx Ly Lz Wt(kg) Lx Ly Lz Wt(kg)
985 710 1450 350 1000 810 1600 50 400 1.29
五.使用要求:
空压机气源压力:0.45~0.80Mpa
空压机气源流量:≥0.2m3/min
功率需求: AC 220V±10% 50Hz
环境要求温度:10~30℃;相对湿度(RH):<85%
安装地点无明显振源
单独地线
